目前，随着制造业的进一步发展,在机械加工企业中，面临着更多的小批量，多品种且加工复杂的机械零件,需求量越来越大,但旧式的普通机床，往往只能对单一或者几种产品进行加工,而且加工效率低,工作强度大,加工质量不稳定,使生产受到很大限制,现以北光机械的双缸后送料机床为例,介绍该类车床采用永宏PLC 实现多功能全自动控制。
1引言：
由于可编程控制器(PLC)具有可编程性，通用性、适应性强，针对工业控制设计，可靠性高，同时有完善的故障自诊断能力且维修方便，因此小型PLC具有很高的性价比，因此在普通车床的控制电路改造设计中发挥了极其重要的作用。
2电气控制要求：
送料前，电机需停止，送料到位时，封口向下，封口到位后，送料继续直至送料到封口，此时主轴上的夹头夹紧工具，退料，然后通过变频器驱动主电机高速旋转，接下来按照功能的选择，进刀，工进，倒角，最后回原位，完成加工工艺。
根据加工工艺，对电气控制提出如下要求：
1) 主电机采用三相异步电动机，通过变频器控制，要求能够快速启停；且由于加工速度快，启停频繁，需接400Ω，260W的制动电阻；
2) 油泵电机与主轴电机都应有必要的短路保护及过载保护；
3) 有三种模式可以选择，分别为手动、单循环、自动。毕竟将油泵及电机离合器闭合时，方可启动单循环及自动工作；
4) 有10种功能，通过拨码开关进行选择，在单循环及自动工作时，改变拨码开关改变功能无效，需切换到手动功能更改才有效；
5) 需有急停按钮，防止启动或运行时发生意外。
3基于PLC的系统设计：
3.1硬件设计

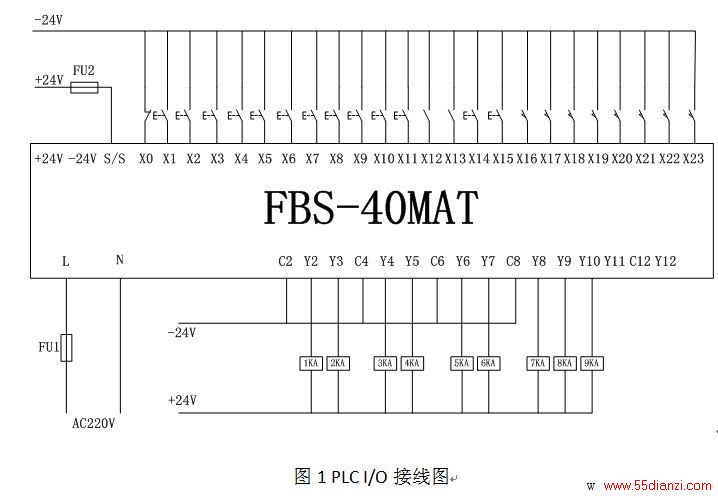

为实现上述车床的电气控制要求，选用台湾永宏PLC的FBS系列，型号为FBS-40MAT，I/O点数为40点，有24点输入，16点输出，其I/O接线图如图1所示。

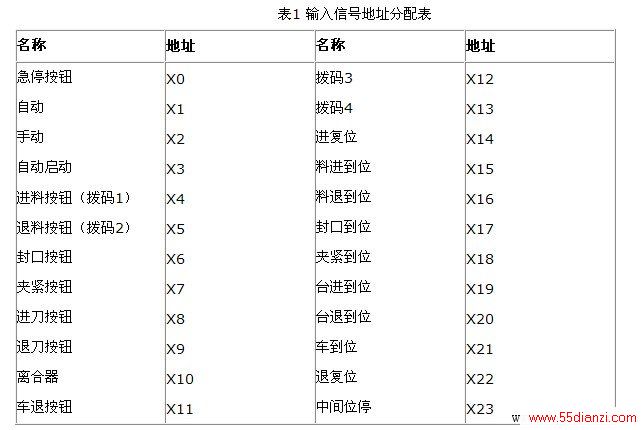

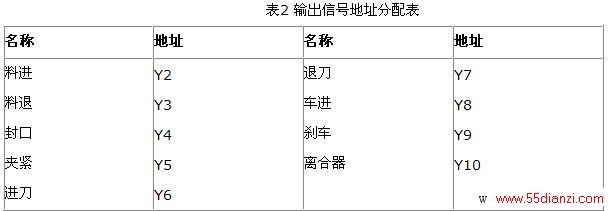

PLC输入、输入I/O分配表如表1、表2所示。
3.2 软件设计
控制思路为：首先，PLC读取拨码开关的状态设定功能，并将每个功能所会用到的动作进行分类，主程序框架采用步进指令编写，在每步按照功能的不同，调用对应的子程序，完成加工工艺。
根据系统技术要求，按照车床生产工艺编写程序。并通过现场机床进行调试，运行正常、可靠、安全。

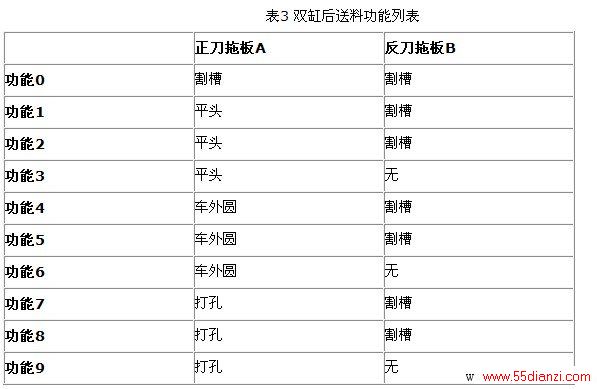

有10种功能可供选择，功能列表如表3所示。
当拨码开关显示为0时：A缸先割槽，B缸后割槽。
当拨码开关显示为1时：A缸线平头，B缸后割槽。
当拨码开关显示为2时：B缸先割槽，A缸后割槽。
当拨码开关显示为3时：A缸平头，B缸不动。
以后动作以此类推。

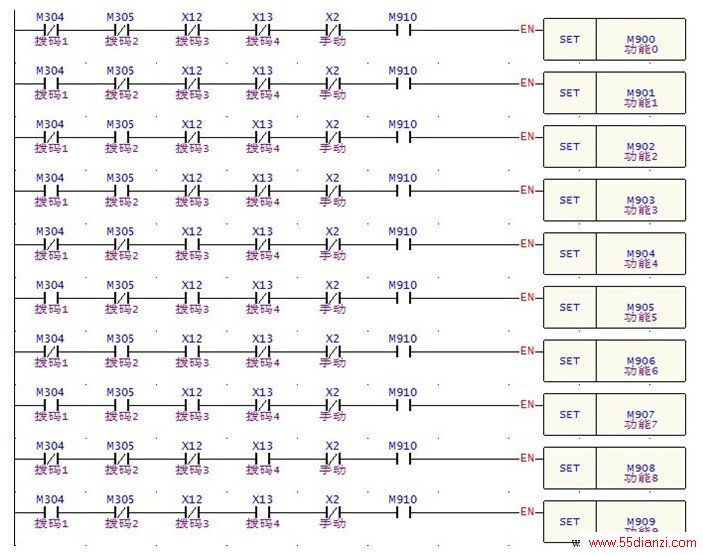

功能选择程序

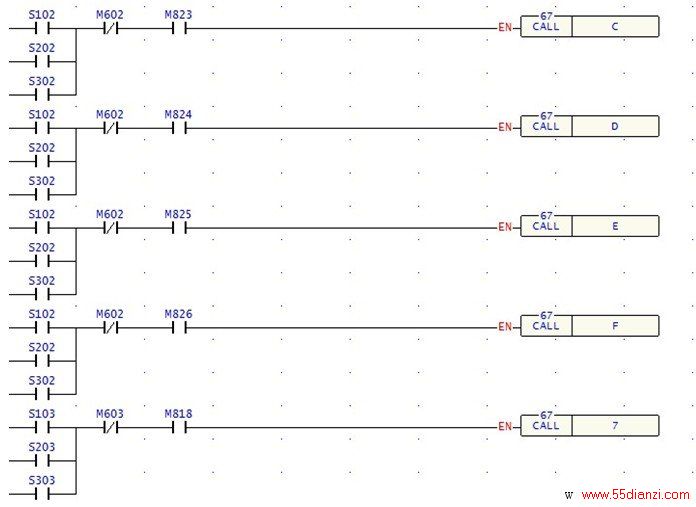

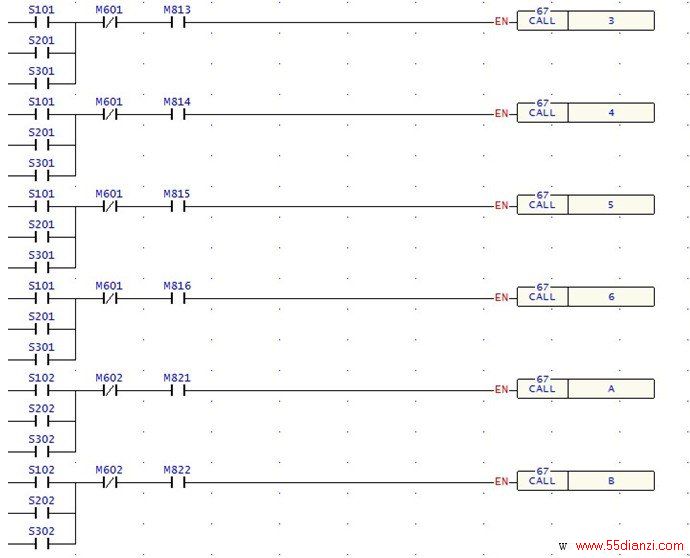

调用子程序
5 结论
永宏PLC在多功能自动车床设计应用，运行情况良好，可实现加工多种工件，加工每一个工件的自动循环时间仅为4S，提高了生产效率和产品质量，是一种切实可行的控制方法。
