2.功能说明
2.1开机进入面板操作画面，选择手动操作，即可对相应项做手动操作。
2.2开机进入面板操作画面，选择全自动操作，在条件满足的条件下，再按下启动按钮即可实现自动运行。
2.3考虑到钻杆易断，且价格昂贵，数值输入时,必须要在停机状态且在手动状态下才可以输入,不可动态更改，且输入后要按确认键才可输入成功。
2.4在自动运行时，X轴必须要在原点处才可以启动，否则不动作。
3．定位功能及通讯说明
3.1回原点程序概述
永宏PLC采用命令表格式编辑的回原点专用指令（F140+F141指令），使用户一目了然。如下：

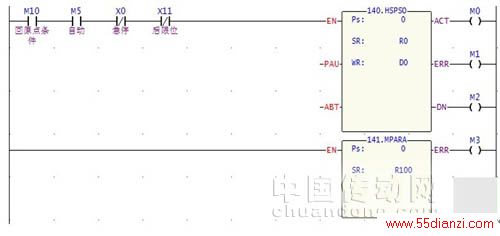

3.11程序说明：
3.12命令表格说明：

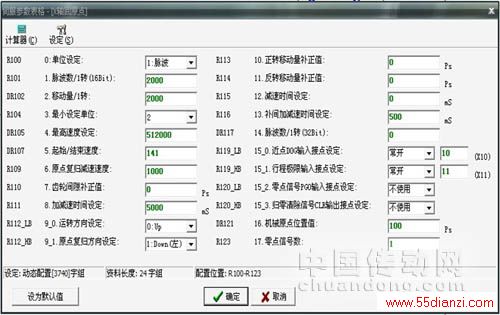

图5.1-2(F141)
图5.1-2(F141)

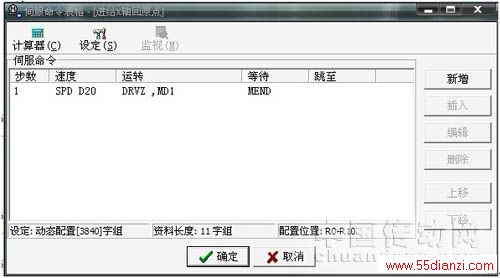

3.2 需要实现在各位置处速度可调。因为钻孔深度不同，其速度需要作相应调整，否则钻杆容易断掉。永宏PLC支持NC定位的便利指令，且均以命令表格形式编辑，所以定位程序显得直观，可读性强，大大减少编程、调试的工作量。如下图所示：

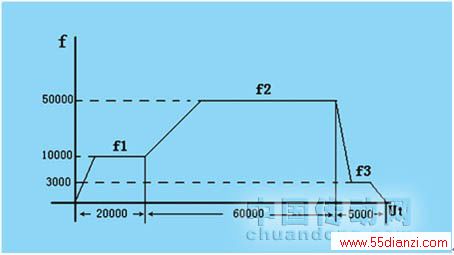

3.3脉冲控制时序图：
3.4通讯部分：

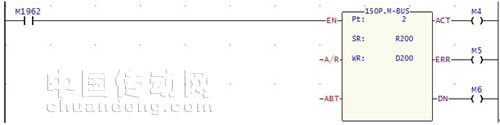

3.41通讯程序：
3.42命令表格说明：

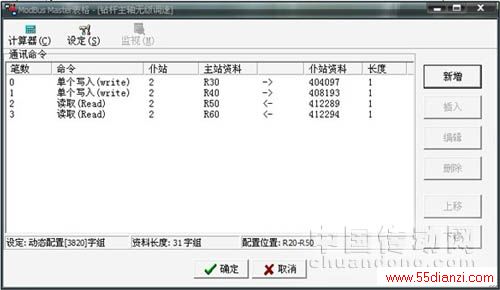

通过 RS485 硬件接口，由PLC 以ModBus 协议与变频器进行通讯，控制钻杆主轴实现无级调速。永宏PLC 在ModBUS 通讯方面有专用的便利指令FUN150.M_BUS，也是通过表格形式编辑，使得众多的参数一目了然，如下表即为读写变频器数据的通讯命令表格：
