3.3操控界面
（1）人性化的界面设计。操作者程序编写的接口，非常人性化和简单化，只需要输入对应各弯的送料量、旋转角度、弯曲角度、和补偿量、加工速度（各弯可以有不同的补偿量和加工速度）即可。下图中每一行的数据输入代表一个弯的动作，如果需要将一个弯的动作拆分，只需要输入对应的动作值就可以。例如，你只需要送料不需要弯曲和旋转，你就可以输入对应的送料量Y而后面的旋转量B和弯曲量C都不需要输入，其它动作同理。此编程窗口会随着使用者输入的程序行数而自动翻页，因此单个工件的弯数是不受栏位数限制的，如图5所示。

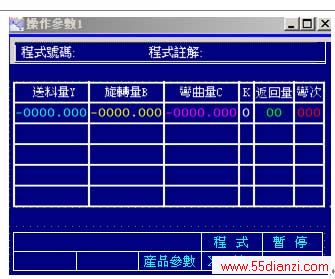

图5工艺参数管理（1） （2）可自由调整设定“夹紧时间”、“退夹时间”、“进芯时间”，满足实际工艺要求，以及防止机械上的动作延时造成的次品；如图6所示。

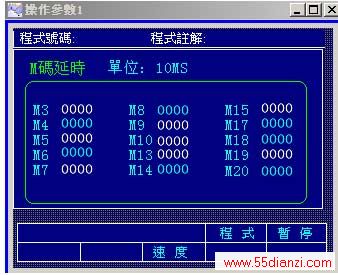

图6工艺参数管理（2）
点击此处查看全部新闻图片
（3）其它界面操控功能设计。可以自由规划各轴点动和回零的速度以及加减速时间； 单节动作的执行MDI的模式下的运行，可以做单个弯曲动作。也可以对机台动作进行前期调试；手动各辅助动作测试以及轴向点动测试；完善的报警系统，在操作不当或机械故障时能在屏幕上作出提示，并停机报警，如图7所示。
图7报警管理画面
点击此处查看全部新闻图片
4 文件系统管理设计
根据不同用户的实际要求，需要产品多样性，弯管角度参数灵活可变的特点，三维弯管机系统在设计时要求数控系统拥有强大程序档案处理功能。在系统设计中，采用了中达电通数控系统的填充格式的程序设计，该方案可以让单个工件的弯数不受限制（只受程序容量的限制，可以说单个工件可以弯“无数”个弯），而且不同的工件编写好的程序（输入好的数据）可以保存在不同的程序号中，一共可以保存900个程序，即可以储存900个不同的工件程序。各程序号之间可以来回拷贝如图8所示
图8程序号拷贝
点击此处查看全部新闻图片
操作者看到的程序是非常简单的程序。干涉处理和程序运算都是操作者看不到的也是无法修改的。整个程序的架构分主程序，前置程序，后置程序以及子程序等，各子程序可以用来处理不同的送料以及弯管方式，调用也非常方便。
5 结束语
该套数控弯管机系统的开发成功在于中达电通数控系统高度开放性，高响应性，高可靠性。同时该方案也为弯管机行业带来了性价比极高的整合系统，稳定性和精度以及接口的方便性都达到了同行业比较高的层次。为行业客户赢得了发展优势即经济效益，
