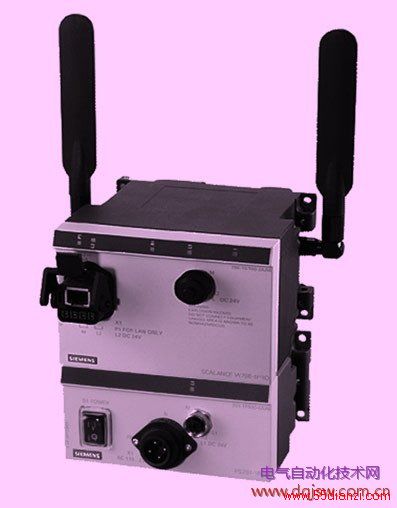

图3 scalance w无线以太网
4 wincc操作和监视系统
wincc即WINOOWs control center(视窗控制中心)。wincc是西门子的监控系统软件平台，功能强大的全面开放便捷的人机对话接口并且使用简单方便。

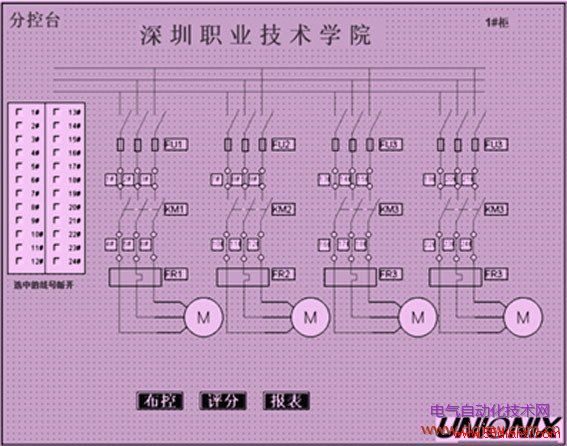

图4 屏显实验电气图
在屏幕上将显示学生要做实验的电气图，如图4所示，老师可以在两个端子间给学生设置线路故障，作为考察学生检查电路图故障的实验科目，当选中其中一个或几个线号时，线路断路。当学生正确接线后，此电气图正常显示，若学生接线错误，则显示报警，并可将结果保存以便为学生打分记录。
wincc通过opc方式实现和以太网的通讯。在软件上必须加装pc access，用于做opc server。硬件上cp243-1来实现以太网通讯。
实现cpu s7-200和wincc之间交换数据步骤：在与wincc连接之前，您应该先完成s7-200和opc server之间的通讯。用鼠标右键点击tag management ；在快捷菜单中点击add new driver 。在文件目录中选择opc.chn ；点击open按钮。鼠标右键点击opc groups ；在快捷菜单中点击system parameter 。点击opc.simaticnet ；点击browse server按钮。在变量列表中选择所需要的变量； 点击add items按钮。
由此将40个柜子中不同的电气线路通断做出不同的方案，老师直接在上位机上选择各种方案来考察学生，减少了重复操作的麻烦。
wincc的报表提供学生的成绩信息，报表可完成或根据操作员的要求随时在打印机上输出或以表格的形式显示在屏幕上，显示在屏幕上的表格主要提供给操作人员一个快速的信息。评分结果保存在短期文档中，可以用曲线、棒图、数字和报表等形式显示。
5 结束语
本工业无线以太网系统应用在国内教育行业的控制柜教学系统中还是比较超前的，系统的实施不仅极大的简化了老师的工作，提高了效率，而且为实时的记录学生的成绩归档，为教学环节信息化提供了一个强有力的武器。在原来的控制系统中多采用的plc其联网功能十分的有限，所以要实现信息化相当困难。通过西门子的小型plc s7-200的强大联网功能，采用最新的稳定高速的工业无线以太网，让我校师生享受到了极大的便利。同时，也让广大学生通过实际动手操作练习，加深了对西门子强大的网络功能印象。
