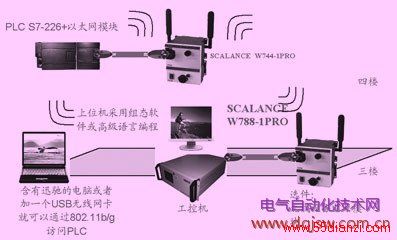

图1 系统总体结构
(1) 采用标准的scalance w的天线功率为7dbi，平面无遮挡的可以达到300米左右，室内覆盖距离可达30 m～60m；
(2) 工业无线访问点设备具有强抗干扰能力；
(3) 无线以太网的频带为2.4ghz或5ghz，速度可以达至54mbps，远远高于其他的无线数据传输方式，而且采用的频段在2.4ghz，不容易受到干扰；
(4) 固的金属外壳，防水、防尘，防护等级；也可户外使用，-20℃- +60℃ (防冷凝)；
(5) 现场所有设备的控制采用plc的控制形式，plc主要负责输出的通断，结合其他的控制要求，plc选用采用的是西门子公司的s7-226控制器和cp243-1以太网模块和unimat高密度输出模块。结合实际情况，系统的结构如图2所示。

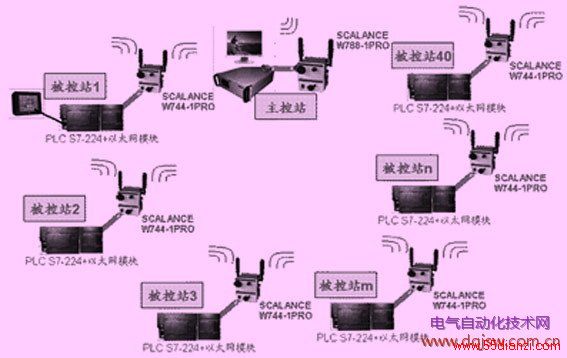

图2 无线以太网结构设计
信息显示主要通过组态软件，集中监控的上位机采用应用非常普遍、功能强大的西门子公司的wincc，可以完成集中控制信息。通过控制系统的要求，系统事先将各种控制的方案存储在计算机中，当需要选择测试方案时候，可以随机或者指定方案。
3.2 plc无线系统配置
(1) 西门子s7-200cn系列plc，主要是由于其强大的网络功能，以及在扩展和指令集比较有优势。在通讯上采用cp243-1 以太网通讯处理器，通过该处理器，可以实现如下功能：使用step7-mirco/win通过工业以太网配置和远程编程服务(上载、下载程序，监视状态)。通过s7-opc在计算机上处理数据。在工业无线以太网从技术性能以及技术内涵来说与工业以太网是基本一致的，所遵从的协议也基本一样，仅仅在物理层有些区别。以太网是未来系统联网的骨干技术，无线以太网是无线通讯的主要解决方案，工业无线以太网存在的必要性就如同工业以太网存在的必要性：现场总线优点突出，在未来很长时间内有很强的生命力，但工业以太网将成为未来趋势已是无庸置疑；蓝牙等新技术有其独特优势，如果只是单点信号传输，数据量不大，它也是无线系统的有益补充，但对于一个无线网络开放性和系统整合，工业无线以太网的优势是不可比拟的。
(2) scalance w是西门子工业无线局域网产品系列，如图3所示。它基于无线局域网(wlan)技术国际标准ieee802.11，帮助用户实现移动设备与固定网络的通讯，也可以实现移动设备间的通讯，坚固、可靠、安全。它适用于各种工业环境，即使在极恶劣的情况下也能够保证网络的可靠性和安全性。scalance w788-1/ wc88-2接入点模块，用于搭建无线局域网，scalance w744-1客户端模块，用于将plc等设备接入无线局域网。对于多个无线以太网系统的抗干扰性能，同类型的通讯设备有可能产生干扰，比如在2.4ghz的情况下，无线以太网技术和蓝牙使用的频段是一样的，如果蓝牙的波形、信号是规则的话，在理论上蓝牙有可能干扰它，但实际情况并不如此，因为信号的数据链路层包括识别帧、数据帧的情况都完全不一样，通过连路程的校验即可克服这个干扰问题，而其他频率的干扰，比如工频干扰或手机信号的干扰信号，因为这些信号所使用的频率与wlan 使用的频段相距比较远，所以基本可以忽视这种型号的干扰因素。
