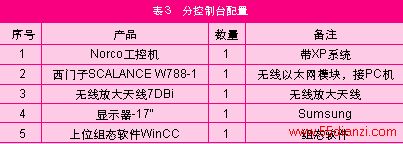

2.3 分控制台配置(见表3)
表3分控台系统一共为5套，主要实现如下功能：
(1) 可在分控台里对控制柜进行快速的无线布控故障信号，既可以单独布控，也可以统一控制；
(2) 可以随机或者指定方案；
(3) 可以把结果存储到计算机统一数据库并进行自动打分记录；
(4) 分控台可以通过无线以太网对每一套plc进行上下载程序；
(5) 对于无线以太网和plc的电源供应，采用工业专用电源模块，直流电源电压为24vdc，电流为4a以上；
(6) 控制中心站采用稳定可靠的工控机作为监控中心，并采用西门子的组态软件wincc。

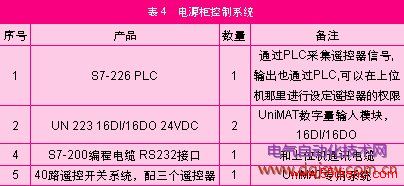

2.4 电源柜控制系统(见表4)
3 无线以太网系统设计
3.1 系统结构设计
根据控制要求，要完成系统的数据采集、现场的设备控制等功能，具体的系统流程为控制柜的信息需要通过无线的发送方式发送到中央计算机，无线通讯采用西门子的scalan -ce-w的无线以太网模块scalance w 744-1，在plc端将系统采用以太网接入scalance-w，另外中央计算机可以通过以太网的方式将现场采集的信号接入scalance-w，在集中监控中心显示。系统原理结构如图1所示。
