抗干扰的声控开关电路图

抗干扰的声控开关电路图

点击数:7973 次   录入时间:03-04 11:40:50   整理:http://www.55dianzi.com   电子电路图
原始图片 上一张 下一张 自动 / 暂停播放

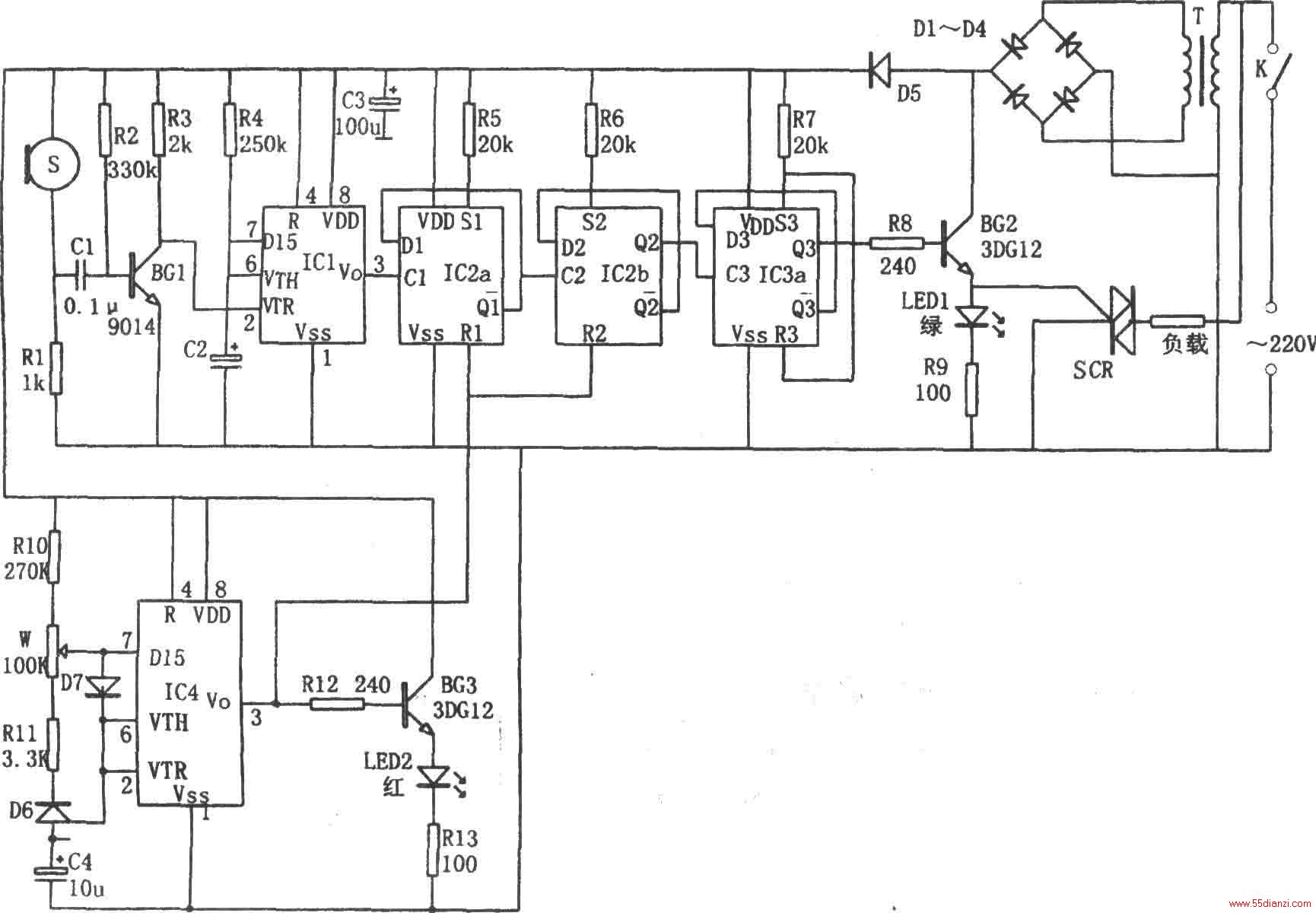

电路中BG1为9014或3DG4M、3DG201、3DG401、3DG8A和3DG88等。BG2、BG3选用3DG12或3DG130。IC1、IC4也可用一只双时基电路556来取代。IC2a、IC2b、IC3a分别为正沿触发双D触发器集成电路74LS74的一半。二极管D1~D7选用2CP型。其他元件无特殊要求。SCR的耐压应大于400V,工作电流视负载电流而定。

电路中BG1为9014或3DG4M、3DG201、3DG401、3DG8A和3DG88等。BG2、BG3选用3DG12或3DG130。IC1、IC4也可用一只双时基电路556来取代。IC2a、IC2b、IC3a分别为正沿触发双D触发器集成电路74LS74的一半。二极管D1~D7选用2CP型。其他元件无特殊要求。SCR的耐压应大于400V,工作电流视负载电流而定。
