抗干扰的接近传感电路

　　此接近传感器，其发光电路发射由脉冲调制的红外光，而接收电路采用了滤波器，只检出所需要的频率成分，从而避免环境光的影响。

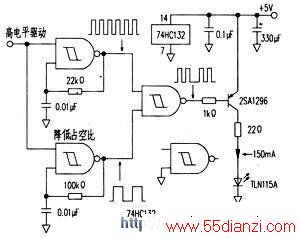

　　上图是光发射电路。红外发光二极管型号为TLN15A，峰值波长为950nm；施密特与非门电路74HC132产生调制脉冲，经三极管2SA1296放大后驱动红外发光二极管，占空比为25％，峰值电流150mA。

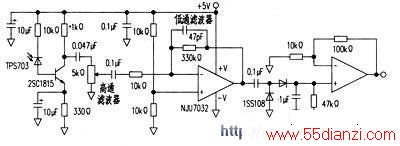

　　下图是光接收电路。红外光敏二极管型号为TPS703，峰值波长为950nm；高通滤波器用于滤除市电的50／60Hz频率干扰：低通滤波器用于滤除红外遥控器的38kHz频率干扰；放大器NJU7032输出脉冲调制的交流信号，经肖特基快恢复二极管整流、再由放大器作直流放大，输出TTL电平的检出信号。

　　这个接近传感器的作用距离可达1m。若要增大作用距离，可将占空比调整为10％，使红外发光二极管的电流达到300mA，并在发光和受光元件前安装聚光透镜。
