不涉及任何数学变换,而直接在时间变量域内对系统进行分析,称为系统的时域分析。其方法有两种:时域经典法与时域卷积法。

 时域经典法就是直接求解系统微分方程的方法。这种方法的优点是直观,物理概念清楚,缺点是求解过程冗繁,应用上也有局限性。所以在20世纪50年代以前,人们普遍喜欢采用变换域分析方法(例如拉普拉斯变换法),而较少采用时域经典法。20世纪50年代以后,由于δ(t)函数及计算机的普遍应用,时域卷积法得到了迅速发展,且不断成熟和完善,已成为系统分析的重要方法之一。时域分析法是各种变换域分析法的基础。

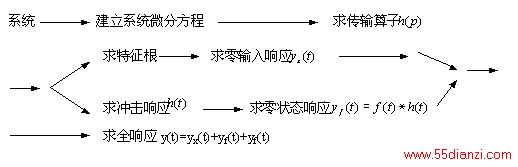

 在本章中,首先建立系统的数学模型——微分方程,然后用经典法求系统的零输入响应,用时域卷积法求系统的零状态响应,再把零输入响应与零状态响应相加,即得系统的全响应。其思路与程序是:

 其次,将介绍:系统相当于一个微分方程;系统相当于一个传输算子H(p);系统相当于一个信号——冲激响应h(t)。对系统进行分析,就是研究激励信号f(t)与冲激响应信号h(t)之间的关系,这种关系就是卷积积分。

2-1    系统的数学模型——微分方程与传输算子

          研究系统,首先要建立系统的数学模型——微分方程。建立电路系统微分方程的依据是电路的两种约束:拓扑约束(KCL,KVL)与元件约束(元件的时域伏安关系)。为了使读者容易理解和接受,我们采取从特殊到一般的方法来研究。

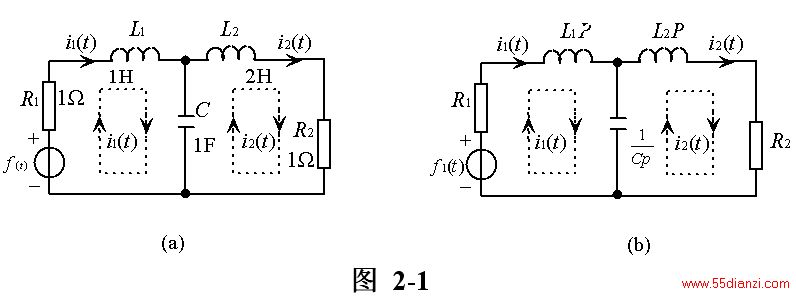

 图2-1(a)所示为一含有三个独立动态元件的双网孔电路,其中 为激励, 为响应。对两个网孔回路可列出KVL方程为



   上两式为含有两个待求变量 的联立微分积分方程。

为了得到只含有一个变量的微分方程,

须引用微分算子 ,即

 , ,…,

在引入了微分算子 后,上述微分方程即可写

 即



     (2-1)

   根据式(2-1)可画出算子形式的电路模型,如图2-1(b)所示。将图2-1(a)与(b)对照,

可很容易地根据图2-1(a)画出图2-1(b),即将L改写成Lp,将C改写成  ,

其余一切均不变。当画出了算子电路模型后,即可很容易地根据图2-1(b)算子电路模型列写出式(2-1)。

  给式(2-1)等号两端同时左乘以p,即得联立的微分方程,即

将已知数据代入上式,得



[1] [2] [3]  下一页
