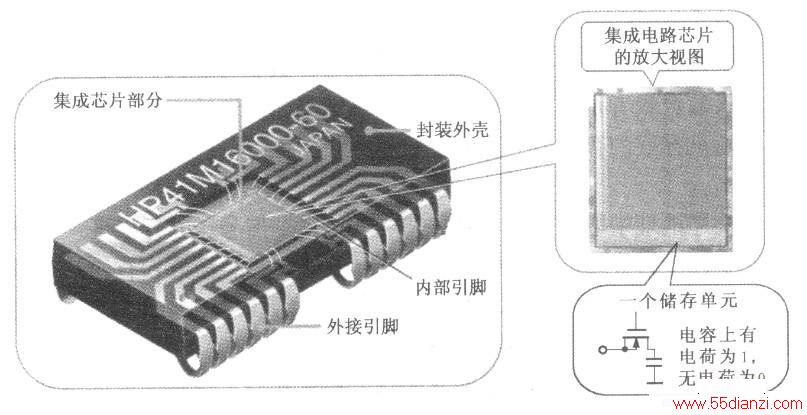

下图存储器电路的结构。从下图可见，存储器集成芯片是采用半导体芯片制作工艺生产的，每个芯片上都集成了成千上万只半导体器件，芯片的接口通过内部引线与集成电路引脚相连，然后再将集成电路引脚焊接在数字处理电路的印制板上。

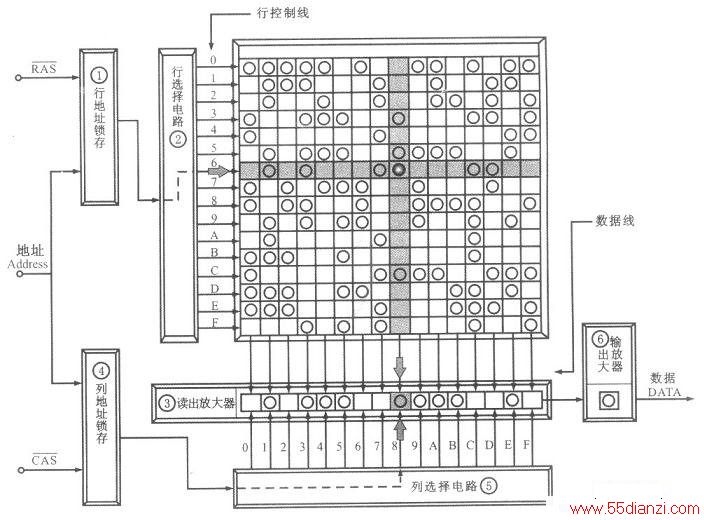

下面介绍存储器中的数据和地址的关系。下图为存储器单元的地址及选择示意图。
数据是存在半导体存储器中，它是由很多横竖排列的存储器单元组成的，每一个单元中它的数据用小球来表示，有小球表示为l，没有小球表示为O。实际上，在存储器单元中可以用电荷的有无来表示0和1，也可以用电压的高低来表示O和1。根据集成电路的制造工艺，每一个数据存到存储器时，都要先存储到相应的单元当中。
例如，数据存在第6行第8列，确定了行和列的序号就确定了它的位置，就可以选择出所在的坐标位置的数据，表示为1或O的是数据内容，数据存储的位置是它的地址。所以，从存储器当中存入数据或者是取出数据，必须要锁定坐标的地址，才能将相应的数据取出来或者是存进去，随机存取的存储器一般都可以存入数据也可以取出数据，在地址信号的选择下进行控制。
例如，要从上述地址中取出数据，首先将RAS这个信号送入行地址锁存电路，先从行地址上寻找行的坐标，将行地址选择信号送进去。如现在选的是第6行，这时就有一个控制信号，控制到第6行的驱动信号端。然后再寻找它的列信号。下面CAS是列地址选择信号，它送到列地址的锁存电路，CAS信号是用来选择列的位置。如选择的是第8列，这样就将第6行和第8列的这个数据锁定了。这个信号被选择后，向下经过读出放大器，就可以从数据输出端送出，这就是数据的读出过程。由此可见，要从内存中读取一个数据，需要有一个控制信号，同时还要有地址信号，最后还要将相应的数据信号取出来。在显示器中，如要将帧存储的数据读出并送给图像处理芯片，就要将这个信号通过数据总线，送到图像处理-芯片当中。
