MCS-51单片机程序存储器

　　程序存储器，即只读存储器(ROM)，用于存储调试好的应用程序和表格等常数。程序存储器又分为片内程序存储器和片外程序存储器。
　　
　　MCS-51中，程序存储器通过16位程序计数器(PC)寻址，具有64KB寻址能力，也即可以在64KB的地址空间任意寻址。其中，具有4KB片内程序存储器空间，地址为OOOH~OFFFHf注：8031无片内程序存储器）；片外程序存储器空间最大可扩展到64KB，地址为0000H～0FFFFH，片内、外统一编址。
　　
　　1．程序存储器片内与片外地址
　　
　　由于片内、外统一编址，所以片内4KB存储空间地址000H～0FFFH与片外存储器地址000H～0FFFH发生冲突。但是，CPU是访问片内存储器还是访问片外存储器，可由引脚上所接的电平来确定。
　　
　　1)当EA(的反)引脚接高电平时，若程序计数器(PC)值超出片内存储空间，则自动转向片外程序存储器空间执行程序；2)当EA引脚接低电平时，单片机只能执行片外程序存储器的程序。
　　
　　另外，因为8031没有片内程序存储器，所以就将EA(的反)引脚固定接低电平，通过外部扩展程序存储器来存放程序；而对其它MCS-51，若没有片外程序存储器，那应将引脚固定接高电平。通过EA引脚所接电平不同，解决了程序存储器中片内、片外地址冲突问题。
　　
　　2、程序存储器中的特殊单元
　　
　　MCS-51程序存储器中，有6个存储单元具有特殊用途。
　　
　　OOOOH单元为系统启动地址。MCS-51单片机启动复位后，程序计数器(PC)的内容为OOOOH，所以系统将从OOOOH单元取指令，并开始执行程序。程序设计时一般在该地址存放一条绝对跳转指令，转入主程序的人口地址。
　　

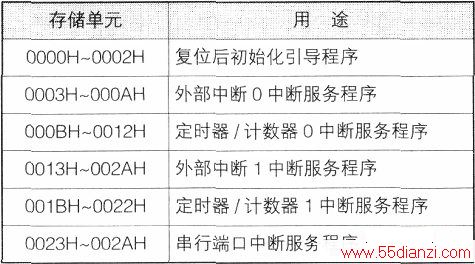

　　另外0003H～002AH被均匀地分成5段，用于5个中断服务程序的入口（如下表）。

　　
　　其中0003H、000BH、0013H、001BH、0023H为5个中断源的中断服务程序的人口地址（如下表）。

　　
　　中断源的中断服务程序的人口地址，即当中断产生相应的中断服务程序的起始地址被装入程序计数器（PC），系统将从该地址取指令，并执行程序。
