MCS-51单片机数据存储器

　　数据存储器，也即随机存取存储器(RAM)，用于存储实时输入的数据及运算中间结果等数据。数据存储器又分为片内数据存储器和片外数据存储器。其中，片内数据存储器有128B或256B；片外数据存储器最大可扩展到64KB。MCS-51的数据存储器均可读写，部分单元还可以位寻址。
　　
　　8051有256个单元的片内数据存储器，其中00H～7FH为片内随机存储器RAM，也叫低128B；80H～FFH为特殊功能寄存器，也叫高128B。低1288又分为工作寄存器区（00H～1FH）、位寻址区(20H～2FH)、用户RAM区(30H～7FH)。
　　
　　1、工作寄存器区(00H～1FH)
　　

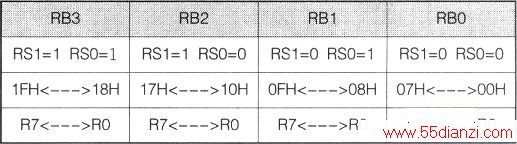

　　在OOH—1FH共32个单元，被均匀地分成四组工作寄存器堆(RegisterBank)：RBO、RB1、RB2、RB3，每组寄存器堆包含8个工作寄存器，均以RO～R7来命名，这些寄存器被称为通用寄存器。工作寄存器用于临时存放8位信息。在使用时，由程序状态字寄存器(PSW)中的RSO、RS1来选择工作寄存器堆(如下表)。

　　
　　在程序中未被使用的寄存器堆，可用作一般RAM单元，只能按字节地址进行读写。CPU复位后，第O组工作寄存器被选中。
　　
　　2、位寻址区（20H～2FH）
　　

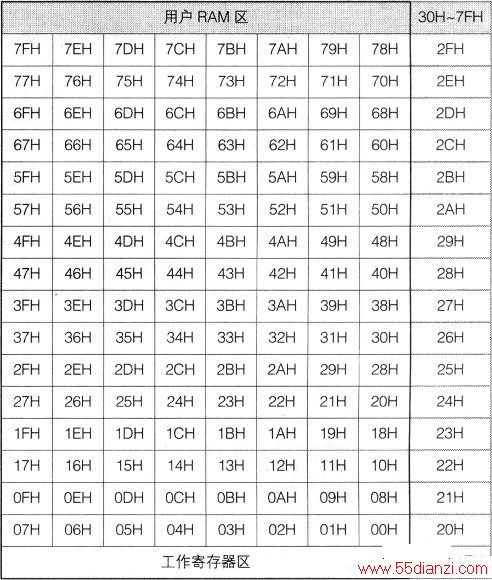

　　片内数据存储器的20H～2FH存储区为位寻址区，既可作为一般单元按字节寻址，也可按位进行寻址。位寻址区共有16个字节(128位)，位地址为OOH—7FH。位地址分配如下表。

　　
　　CPU能直接寻址这些位，执行如：置“1”、清“0”、求“反”、转移、传送和逻辑等操作。
　　
　　3、用户RAM区(30H～7FH)
　　
　　用户RAM区主要用作数据缓冲区和堆栈。这个存储区只能按字节寻址，用作存放数据及作为堆栈区。通常堆栈区被设置在这块存储区，由堆栈寄存器sP指定，CPU复位时SP=07H，使得堆栈实际上是从08H开始的，但08H—1FH属于工作寄存器区。
　　
　　因此，若编程时需要用到这些数据单元，必须对堆栈指针SP进行初始化，如设置堆栈从70单元开始：MOVSP，#70H。
