存储器是存储液晶电视机中主要图像处理集成电路芯片所需要的数据或是备用数据的。

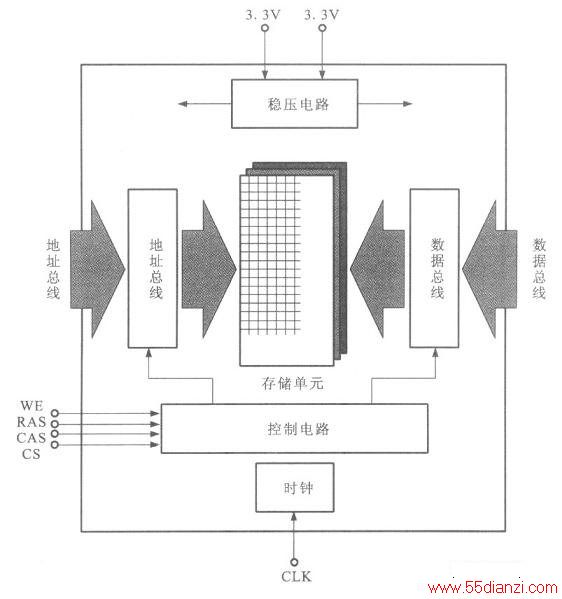

下图索尼SDM-B76G/68型液晶显示器存储器的内部功能框图。它的内部存储单元的数量决定存储器所能存储数据的容量,存储单元中每个单元的位置都是由地址总线和地址信号确定的。存储单元中的数据读出和数据写入都要通过数据总线。整个存储器的工作是由控制信号(WE、RAS、CAS、CS)控制的。存储器的正常工作需要电源供电,还需要时钟信号配合。
如果怀疑存储器有故障,可分别对它的相关信号端进行检测。
①检查电源供电(+3.3 V),如电压值偏差较大,则存储器不能正常工作。
②检查控制信号端及与控制信号相关的电路是否正常。
③检查地址信号和数据信号,在正常存取时应有脉冲信号列信号。
如果经上述检测出现失常的情况,再检查相关的电路和器件,如外围电路没问题,则存储器本身有故障。
