汽车电路的组成

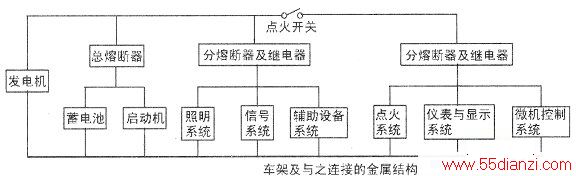

　　常见的汽车电路主要由电源、启动、点火、照明、信号、仪表与显示、电子控制及辅助设备等系统组成，如下图所示。

　　
　　电源系统：主要由发电机、调节器、蓄电池以及充电指示灯等组成，是汽车用电设备的电源。
　　
　　启动系统：主要由启动机、启动继电器、启动开关、启动保护装置及启动预热装置（柴油车）组成，如下图所示，其主要任务是启动发动机。

　　

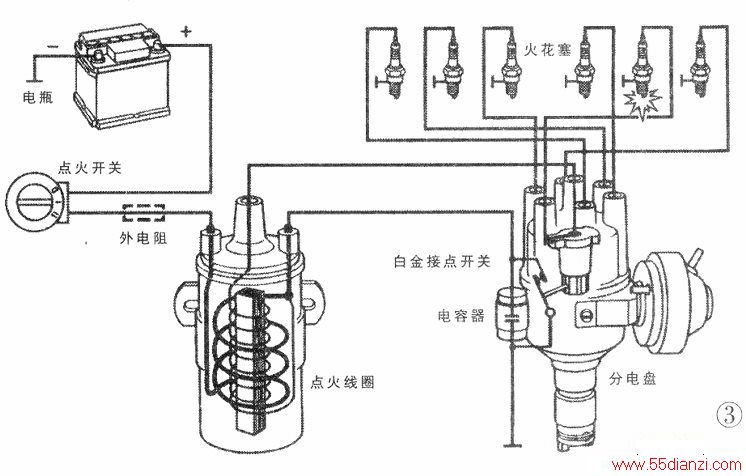

　　点火系统：主要由分电器、点火线圈、火花塞和高压线组成，如下图所示，其作用是产生电火花，点燃气缸内的可燃混合气。

　　
　　照明与信号系统：主要由照明装置、信号装置、声响报警装置组成，如喇叭、制动灯、转向灯、倒车灯等，其作用是保证各种条件下的人车安全。
　　
　　仪表与显示系统：主要有燃油表、机油压力表、水温表、车速表等，其主要作用是监测发动机的工作状况或车辆的运行状况。
　　
　　辅助设备系统：一般包括风窗刮水及清洗装置、风窗除霜装置、空调、音响、中控锁、电动窗、电动后视镜等，其主要功能是提高车辆的安全性、舒适性和使用方便性。辅助电器因车型的不同，配置也不一样。
　　
　　另外，如今许多汽车还安装有电子控制系统，主要由相关传感器、电控单元及执行器等组成，如电子控制燃油喷射系统（该类汽车常在发动机舱内进气管道上标有“EFI”字样）、电控自动变速器(AT-AutomatiCTRansmission/Transaxle)、电动转向系统(EPS-ElectronICPowerSteering)、制动防抱死系统（ABS-Anti-LOCkBrakeSystem）等。
