LED背光源与CCFL背光源性能对比

　　CCFL是冷阴极荧光灯的英文简称。
　　
　　CCFL是一种气体放电发光器件，其构造类似常用的日光灯，其外形如下图所示，通过连接插头与逆变电路（亦称高压板）相连。
　　
　　CCFL具有灯管细小、结构简单、表面温升小、亮度高、易加工成各种形状（直管形、L形、U形、环形等）、使用寿命长、发光均匀等优点，曾是早期液晶屏最为理想的背光源。

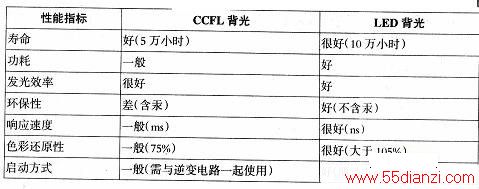

　　近年来，在绿色环保的大背景下，节能健康的LED背光源出现了，并迅速发展，得到了广泛的应用。是什么原因让LED背光源如此受欢迎呢？下面不妨对LED背光源与传统的CCFL背光源的性能进行一个比较，具体情况见下表。
　　
　　从表中，可以看出，相比于传统的CCFL背光源，LED背光源具有的优势非常明显，几乎在所有的性能指标上，LED背光源的性能都远远高于传统的CCFL背光源，符合了当今社会对于低碳、环保、绿色能源的要求。

　　

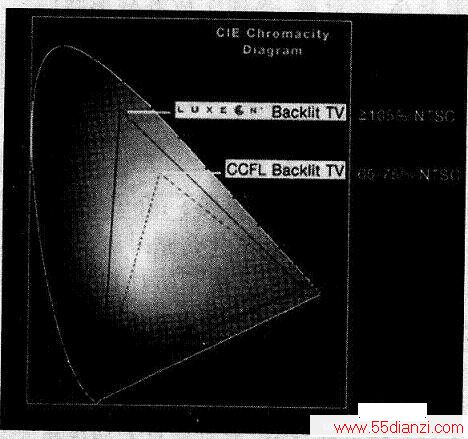

　　在色彩还原性方面，LED背光源的色域（就是指某种设备所能表达的颜色数量所构成的范围区域）非常宽，这一点非常重要，因为液晶显示器(LCD)的图像是通过对背光进行过滤而显示的，即LCD的色域完全取决于背光源的色域。为了能够直观的表示色域这一概念，CIE(国际照明协会)制定了一个用于描述色域的方法，即CIE-xy色度图。在这个坐标系中，色域范围用RGB三点连线组成的三角形区域来表示，三角形的面积越大，就表示这种显示设备的色域范围越大。采用CCFL背光源的液晶显示器的色域较小（小于CRT显示器）；采用LED背光源的液晶显示器的色域不仅大于CCFL背光源，还大于CRT的色域，如下图所示。

　　

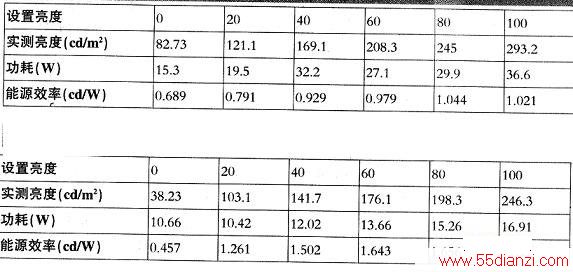

　　另外，在功耗方面，LED的功耗要低于CCFL背光，即LED背光源节能，具体节能情况下面通过实测数据来说明。一款采用CCFL背光源的21.5英寸液晶屏的功耗实测数据见上表，另一款采用LED背光源的21.5英寸液晶屏的功耗实测数据见下表。
　　
　　通过上表、下表不难看出，虽然在最大亮度方面，CCFL背光源要明显高于LED背光源（说明：此处的最大亮度是仅限于测试的这两台液晶屏，实际中许多LED背光源的最大亮度还高于CCFL背光源），但是在功耗方面，尤其是随着亮度的增加，LED背光源功耗远低于CCFL背光源，这正适合当今社会对于绿色消费的要求。在能源效率（能效比）方面，LED背光源已远远地超过了CCFL背光源。另外，在最大亮度下，LED背光源的能源效率达到了1.857，已明显超过了国家对于液晶显示器的一级能效标准。
　　
　　综合起来，LED背光源与CCFL背光源的性能对比可以总结为以下几个方面：
　　
　　功耗：在同等的亮度下，LED背光源的功耗明显低于CCFL背光源，可以节省电能30%～50%。
　　
　　另外，低功耗还可大大减少机器的发热，从而提高系统的稳定性与可靠性。
　　
　　亮度：LED背光源的亮度要高于CCFL背光源。虽然CCFL背光源可以在一定程度上提高亮度，但这是以大大提高功耗为代价的。
　　
　　色彩和色阶：LED背光源比CCFL背光源有更好的色域，因此拥有更好的色彩还原能力。由于有更好的色阶，LED背光源的色彩过渡能力也明显优于CCFL背光源。
　　
　　可靠性和寿命：经过合理的设置，LED背光源可在较恶劣的环境下正常工作，并且有着更好的抗干扰能力。LED本身的寿命较长，这意味着LED背光源的寿命也较长。
　　
　　正是由于具备了以上特点，LED背光源正在快速、全面替代CCFL背光源，现已成为当前液晶彩电的首选背光源。
