MEMC技术

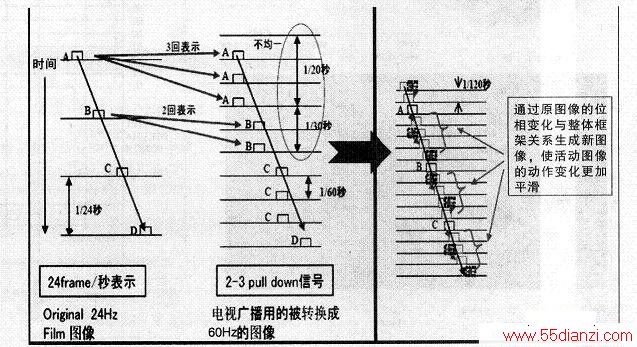

　　MEMC是Motion Estimateand MotionCompensation的缩写，即运动估计和运动补偿，是高端液晶电视常用的运动画质补偿技术，其原理是采用动态映像技术，在传统的两帧图像之间加插一帧运动补偿帧，如下图所示，这样就可清除上一帧图像的残影，从而提高动态清晰度的效果，并将影像拖尾降至人眼难以感知的程度，使运动画面更加清晰流畅。

　　
　　比如原来的一副活动画面的帧顺序是1、2、3、4、5、6，MEMC技术通过分区块，在水平和垂直两个方向上对图像的运动趋势加以分析，然后在原来各帧之间插入一个中间帧，插帧后的帧序列变为1、1C、2、2C、3、3C、4、4C、5、5C、6，这样原来的场频就不足以显现现在所有的帧，这时就需要将场频提高一倍，刷新频率会从普通的50/60Hz提升至100/120Hz，可见MEMC技术和倍频技术是分不开的。
　　
　　(1)超分辨率算法介绍

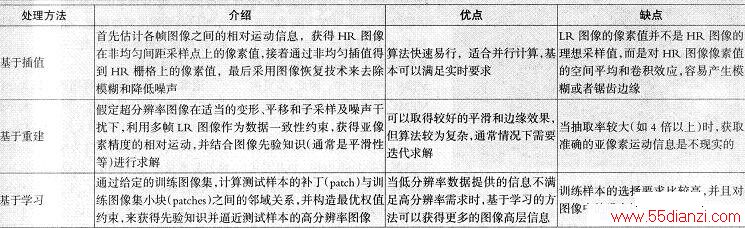

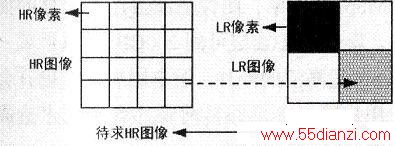

    对于超高分辨率的机型，由于LVDS传输的信号有限，所以MEMC就需要利用有限的画面信息扩展出适合超高清屏使用的数据，使画面更加清晰流畅。这部分信号处理和倍频转换既可由屏组件电路完成，也可由主板处理，或由外接PCB板处理，其工作原理均是相似的。下图是一个FHD高清信号扩展成4K2K信号的示意图，通过对2x2的LR图像信息的计算与估计，最终得到4x4的HR显示图像。运动估计算法是整个MEMC的重要部分，决定了最终图像显示效果的好坏，不同的算法适用不同画面，相关优缺点见下表。

　　(2)MEMC技术的优势与缺陷

    MEMC技术的优势有：1）消除运动抖动；2）消除运动拖尾；3）具有对角线补偿功能，重显斜线图像信息时，消除了阶梯状的轮廓；4）图像清晰度增强。
　　
　　MEMC技术的缺陷有：1)MEMC是通过特定的插帧算法来实现的，这种技术本身会带来运动中图像的边缘不清晰；2）不能对各种场景下的图像都起到相应的补偿作用，当物体运动的路线无法预测时，MEMC算法有失效的可能；3）低场频的片源转成50/60Hz码流播出的图像效果不好。
　　
　　(3)MEMC电路简介

    在MS901K机芯中，其MEMC电路采用控制芯片6M40。该芯片是双核RISC处理器(RISC=Reduced Instruction Set Com-puting，精简指令集)，支持3D_L/R同步信号的相位、极性与持续时间的编程，支持最大8路PWM信号输出供扫描式背光控制使用，最大支持5组LVDS信号输入（5对信号+1对时钟信号），支持10对VB1信号输入，支持8组LVDS信号输出（5对信号+1对时钟信号），最大支持16组VB1输出（F8组，B8）。
　　

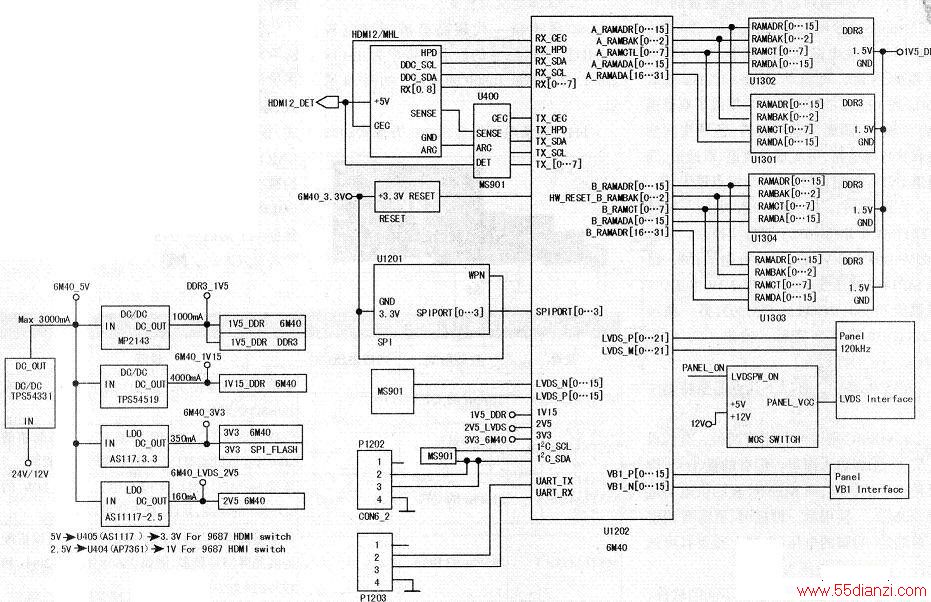

　　MEMC电路供电系统如下右图所示，其信号流程如下左图所示。当检测到HDMI2的18脚有5V电压输入时，信号经选择IC(U403)切换后送给6M40。6M40先对信号进行识别，若是普通信号则输出送给MS901主板，处理后通过板内150MHz的高速LVDS送给6M40进行处理显示；若是4K2K信号，则6M40自行处理后输出，无需返回MS901主板。若检测不到5V电压输入，则判断信号不是HDMI，因为Sense与MHL_EN、MHL_DET  (MS901K  中为U403_cd_sense)相连，当Sense为高电平时，同时触发MHL模式，并启动U301( RT9711)为lC提供5V供电。ARC为低压差分同轴音频输出端口。

　　
　　在DMS901及MS801机芯MEMC电路中，普遍使用的是6M30(MST6M3×系列芯片的简称)。虽然MS901和MS801机芯均支持120Hz四通道LVDS输出，但是在主板设计上只保留了两通道的LVDS输出，所以对于需要输入120Hz四通道数据时，要外接以6M30为核心的倍频板，如下图所示。

　　
　　MST6M3×系列芯片是高度集成的A-SIC(Application Specific Integrated Circuit,特定用途集成电路)芯片，用于LVDS输入视频的倍频，可进行50Hz ~100Hz或者60Hz到120Hz的转换，芯片集成了双通道LVDS输入、画面识别与翻转、色域空间变换和管理等电路，可实现单通道、双通道、四通道LVDS输出。
　　
　　在图33中，输入的+12V电压一路经RT8110B及D13N03LT降压变换后，输出1.03V~1.07V的VDDC_6M30电压；另一路经MP1482降压变换后，输出3.3V电压，一路供给6M30（VCC3.3V_6M30），另一路经LD1117S18降压变换后，输出1.8V电压( VCC1.8V_DDR2)。
　　
　　在本电路中，有以下几点需要特别注意：
　　

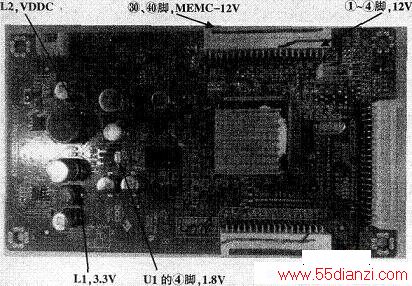

　　1)MEMC板12V供电有两种，有的板是从①～④脚输入即可，但有的板①—④脚只是给屏的供电，而MEMC板的供电是从39、40输入。换用后一种板时，就需要调整主板端39、40脚的电压（电路上预留有可选元件），使之输出电压为12V。
　　
　　2)不同的6M30 IC会有不同的软件，有的软件会将软件参数存在MEMC电路中，不需要通讯也可实现倍频处理，而有的软件需要和主IC进行通讯，如果当前主板软件不支持通讯，则会导致MEMC不能工作。因此，在更换MEMC板时，需按机型确认软件是否正确。
　　
　　3)很多机型的MEMC板的软件都支持USB升级。如果因其他软件导致机器不能显示画面，这时的升级可以通过在线升级工具(ISP TOOL)与MEMC板上的串口相连后抄写软件。需要注意的是，不同的MEMC板，通讯地址选择是不一样的，选错地址会无法连接，具体的地址选择如下：
　　
　　对于MST6M30QSR、MST6M30RS及MST6M31RT来讲，I2C地址与GPI01的HW接法关系如下：GPI01拉高，ISP地址为94，serial debug地址为OXB8; GPIO1拉低，SP地址为OX98，serial debug地址为OXB4。
　　
　　对于MST6M30QSC来讲，PI01的HW的接法只能修改serial debug的地址，SP地址固定为0X94，GPf01拉高，serialdebug地址为0XB8；GPI01拉低，serial de-bug地址为0XB4。
　　
