迟动型水银式启动继电器工作原理

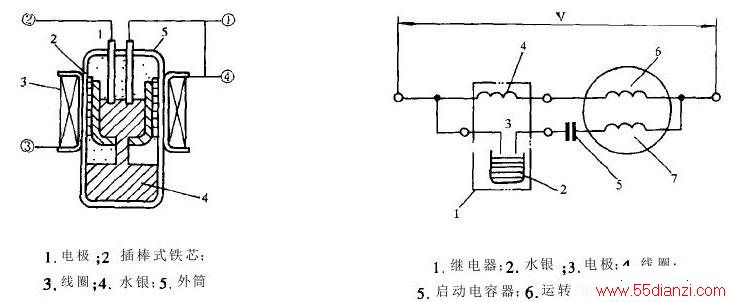

　　.迟动型水银式启动继电器结构如下左图所示，这种启动继电器是电流启动器的一种。在圆筒的外部缠绕有电流线圈，内部有可动的插棒式铁芯和水银。为防止氧化，特充人大气压状态的氦气。通电前，插棒式铁芯因本身自重处在下部的水银中，水银与1、2两个电极不接触。当3、4间通电后，插棒铁芯带着水银上升，使1、2两个电极因接触水银而导通。电极导电后，上升的水银从插棒式铁芯的底部孔中下降，这个下降的速度成为迟动时间，由此可完成停一开—停的动作(0Fy—OH—凹T)。迟动型水银继电器的接线图如下右图所示。
