双稳态电磁阀

　　双稳态电磁阀供电为脉动120V直流电，可正可负。当给电磁阀线圈上加上不同极性的脉动直流电压时，阀芯将向不同的方向运动；当停止供电时，阀芯将停止在运动终点上。双稳态电磁阀内部只有阀体及线圈，故体积比单稳态小。另外，在阀芯处于任意一个状态时，无需加电，故功耗非常小。
　　

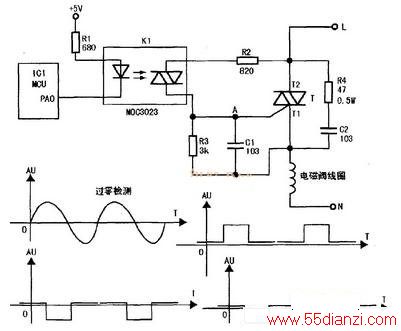

　　在双稳态电磁阀中，位于中间位置的阀芯是一个铁体，阀芯外放置一个永磁体，如上图所示。工作时，阀芯产生稳定的的磁场，且随着外电磁场的改变而运动。双稳态电磁阀的驱动电路如下图所示，正弦波经过零检测电路筛选出正、负极性脉冲送给CPU，CPU进行计数分配。在一段时间内，CPU只将正弦波正半周的负极性脉冲送给光耦，通过光耦触发后级可控硅，从而在电磁阀线圈中得到几个正极性的脉动直流电，使得电磁阀阀芯朝一个方向运动。同样，在另外一段时间内，CPU只将正弦波负半周的正极性脉冲，经倒相为负极性脉冲后送给光耦，触发后级可控硅，从而在线圈中得到负极性的脉动直流电，使得电磁阀芯朝另外一个方向运动，从而实现双稳态电磁阀转换。

　　在判定双稳态电磁阀能否正常转换时，可强制给驱动电路施加触发信号，观察电磁阀工作是否正常，具体方法如下：用一根短导线，一端接在电源的负极上，另外一端对A点进行瞬间触发，细听电磁阀是否有连续强烈的“咔嗒”转换声，如果有，表示电磁阀无故障；如果没有，表示电磁阀阀芯卡死或线圈断路。
