背光照明亮度控制技术的应用

    背光照明LED的亮度控制可经由脉冲宽度调变(PWM)或恒流控制来实现。PWM亮度控制需动用一个恒流驱动器来驱动LED，但需要调节开/关时间才能达到所需的光度。因此PWM比直接的恒流控制更加复杂。于是又呈显新的解决方案。为此以RGB LED背光照明为例作说明。

    LCD显示屏中的图素会划分为三个主色区格：红、绿和蓝。图素色彩是由这三种主色混合来定义。

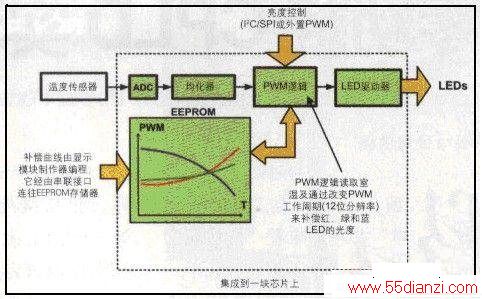

    使用RGB背光时，当LED温度改变时，驱动器必须更正红、绿和蓝三个主色间的亮度平衡，以防些出现白点位移。此外，驱动器还需保证在任何操作温度下维持光的正确强度，而在补偿方面，可以用闭环或开环形式。使用闭环补偿的话，那便需采用感光器来测量白点和其强度。相反地，如使用开环补偿，那温度便需事先量度出来，并通过预先定义好的补偿曲线来调节亮度的平衡。以如LP5520是RGB背光照明驱动器的一个例子，它是一个开环补偿式LED驱动器。图7表示出开环颜色补偿的原理。

图7

    其中温度补偿曲线是用现实应用中的RGB LED来量度，这些曲线被编程在芯片内部的EEPROM存储器中。该芯片被集成到LCD显示模块上，而模块的制造商会在生产时为补偿曲线编程。此外，RGB LED背光亦可用作优化颜色过滤器。
