加强背光照明解决方案（2）

白光LED和电池技术

便携式设备一般都用一枚锂离子电池来工作，其电压视所需的电荷介乎2.8～4.3V之间。白光LED正向电压一般为3.5V，这是单一的锂离子电池通常不能驱动的，因此需要采用升压式DC/DC转换器。转换器可以是电容式(电荷泵)或电感式(磁力升压)。由于电荷泵的体积较小，一般都会用在并联LED驱动器上。至于磁力升压转换器，一般都会用于高压的串联驱动器内，原因是电荷泵技术所能达到的输出电压还不够高。转换器输出电压的调节可以通过LED正向电压的感应来自动(适配性)履行，或者用户可根据LED正向电压的规格来设定一个恒压。

未来，新型锂离子电池和LED技术将会为LED驱动带来新的挑战。配合最新的化学成果，电池电压的范围将扩大到2.3～4.7V，而典型的白光LED正向电压将会下降至2.9V。与此同时，输出驱动器的饱和电压都会随着下降。当采用并联驱动时，要高效地驱动一个2.9V的LED，就需要动用一个升降压转换器。图2所示为由电池、驱动器和LED技术的进步所带来的效果。

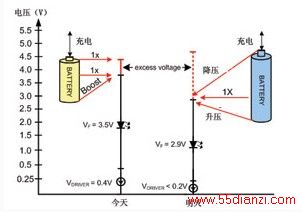

图2电池和白光LED正向电压的技术进展

RGBLED背光照明

一般而言，小型LCD显示屏背光照明都是用一组白光LED来实现的。可是，使用白光LED的问题是其光谱对光复制并不是很理想。原因是白光LED其实就是在蓝光LED面上加上一层黄色磷光剂。这样便造成光谱有两个波峰，一个在蓝色而另一个在黄色。图3给出一个典型的白光LED与RGBLED光谱比较。

图3典型白光LED与RGBLED光谱的比较

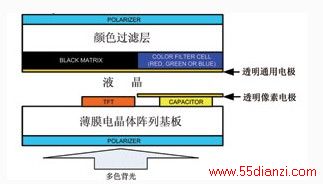

LCD显示屏会划分为三个主色区格：红、绿和蓝，色彩是由这三种主色混合来定义。要把适合的颜色过滤到每一个色格，那便需要使用颜色过滤器。颜色过滤器会浪费大部分的光学能量，即使在过滤后也一样，因此穿过LCD后的色谱并不理想。如此一来，采用白光LED背光照明可以在LCD屏面上产生出最多75%的NTSC(美国国家电视标准委员会)色彩(传统LCD显示屏上的红色端边处的限制尤甚)。然而，当使用RGBLED来做LCD显示屏的背光照明时，色彩复制可以覆盖100%的NTSC色彩，从而令到颜色更光亮、画质更高。假如配合优化的颜色过滤器，那所浪费的能耗可比白光LED背光照明来得更少。图4所示为一个LCD显示屏的结构。
