行接口亦称为COM口,通常采用九针D形接头,如下图所示。串行接口主要连接外置调制解调器、串口鼠标等使用串行接口通信的设备。
串行接口的引脚定义如表所示。

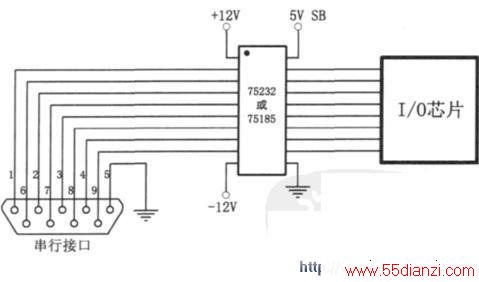

串行接口的电路如下图所示。串行接口芯片75232或75185与I/O芯片直接相连,串行接口芯片使用三组电压:+12V、-12V、5V。必须保证这三组电压正常,这样芯片才能正常工作。
主板上通常有两个串行接口,如果只是其中的一个串行接口不能使用,那么与之连接的串行接口芯片损坏的可能性较大;如果两个串行接口都不能使用,那么I/O芯片损坏的可能性较大。
