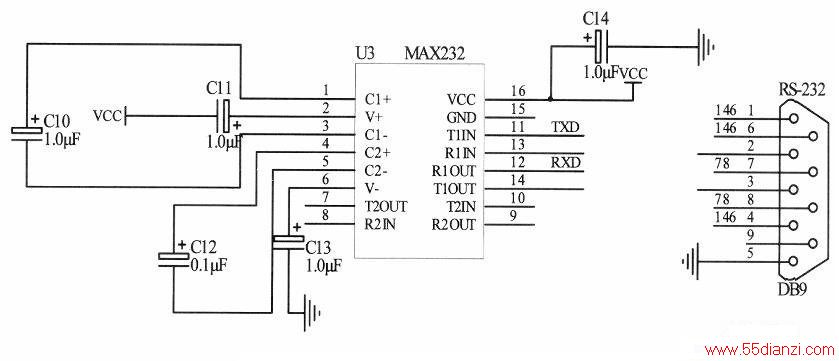

RS-232串行接口电路如下图所示,主要用于PC机和单片机的通信,在这里需要用到串口的第2、3、5脚进行通信,分别对应收、发、地信号,用以完成数据的发送和接收工作。 同时,为了实现单片机与PC机间的连接,使用MAX232作为串口电平转化芯片,完成单片机的TTL电平到RS-232电平间的转换。
