RS-232接口定义及连线

RS-232接口又称之为RS-232口、串口、异步口或一个COM（通信）口。"RS-232"是其最明确的名称。 在计算机世界中，大量的接口是串口或异步口，但并不一定符合RS-232标准，但我们也通常认为它是RS-232口。 严格地讲RS-232接口是DTE（数据终端设备）和DCE（数据通信设备）之间的一个接口，DTE包括计算机、终端、串口打印机等设备。DCE通常只有调制解调器（MODEM）和某些交换机COM口是DCE。标准指出DTE应该拥有一个插头（针输出），DCE拥有一个插座（孔输出）。这经常被制造商忽视（如:WYSE终端就是孔输出DTE串口）但影响不大，只要搞清楚DCE、DTE就行了，然后按照标准接线图接线就不会错了。（DTE、DCE 引脚定义相同）

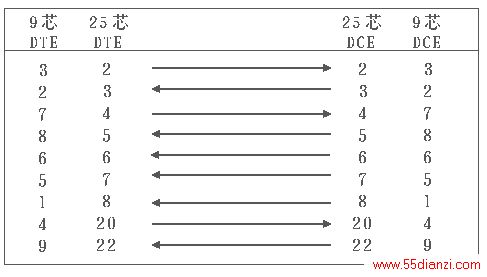

RS-232接口引脚定义 　 25芯 9芯 信号方向来自 缩写 描述名 2 3 PC TXD 发送数据 3 2 调制解调器 RXD 接收数据 4 7 PC RTS 请求发送 5 8 调制解调器 CTS 允许发送 6 6 调制解调器 DSR 通讯设备准备好 7 5   GND 信号地 8 1 调制解调器 CD 载波检测 20 4 PC DTR 数据终端准备好 22 9 调制解调器 RI 响铃指示器 DTE DCE设备信号线电流方向图
