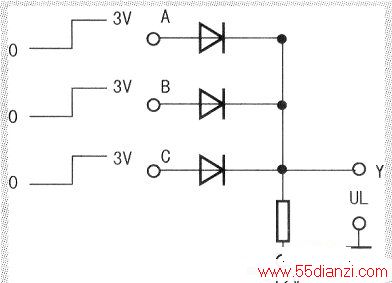

如下图所示,输入端高、低电位分别是3V和0V,输出取自Y端。
当A、B、C输入均为低电位时,二极管VDl、VD2、VD3都导通,并将Y点钳位在0电平(忽略二极管压降时)。这时流过负载电阻R的电流小,该电流取自信号源,我们称取自信号源的负载电流为拉电流。
只要有一个输入端为高电位3V,则与之相连的二极管首先导通,并将Y点箝位在3V,其它二极管截止。这时流过R的电流大,取自信号源的拉电流也大。

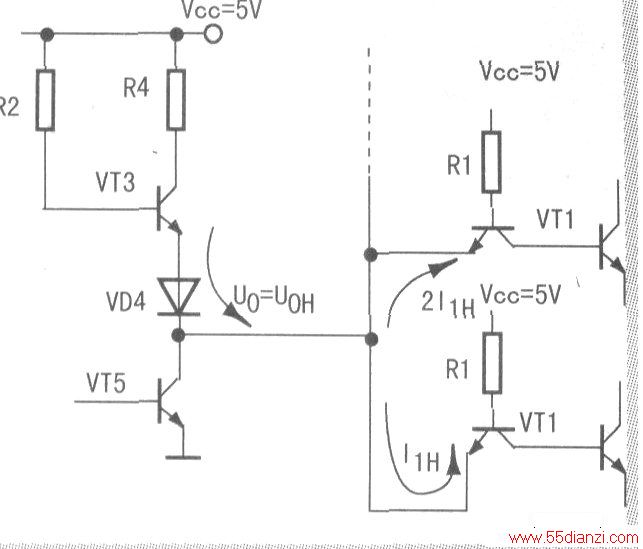

拉电流示意图
