对于简单的控制过程编程，PLC梯形图程序通常是由接触器--继电器控制系统辅助电路直接转化过来的。这是一种依靠经验的编程方法，不太复杂，在很多情况下都适用。但看波形图编写PLC梯形图程序，对于学生来说难度太大。因为在省考试大纲里确实没有关于时序波形图的内容。但话说回来，时序波形图能形象直观地反映各变量的逻辑关系，用波形图表示输入，输出关系对学生来说并不陌生。下面就此题进行分析和解答。
一、解题分析
此问题解答的关键在于，要根据所给的波形图补充完成梯形图程序，实现完整的控制功能。因为大家以前做的题都是已知控制电路功能，然后根据控制功能绘制出梯形图程序，因为做习惯了所以相对来说比较顺手。而现在是先要根据波形图再补充梯形图就觉得比较棘手了，有不少同学勉为其难的从分析梯形图人手再对照波形图输出，一步一步往下做，做完之后却有一步出错，全盘皆输的感觉。
其实只要仔细分析试题，看懂波形图，就不难发现，题目中的波形图实际上已完整表达了梯形图程序所要实现的控制功能。
二、控制功能要求

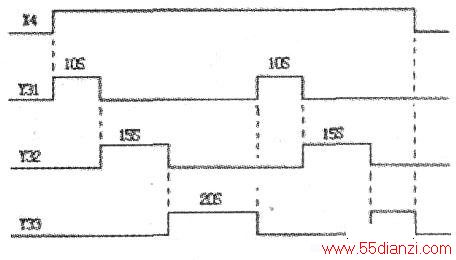

PLC内部的软元件只有0和1这两个状态，它的动作周期就是一个脉冲，大概是30ms左右。对于PLC内部软元件动作波形图通常用正方形或长方形的波形图，用低电平0表示不动作；高电平1表示动作。各自的动作时间是由程序设定，并在一个周期中完成。按照试题（下图）波形图所表达的功能写下来就是：按下X4，Y31有输出，10秒停止；然后Y32接着输出．15秒后停止；再后Y33输出，20秒后停止。
完成一个轮回。接下来Y31又开始有输出，10秒停止；Y32再输出，15秒后停止；最后Y33输出．X4释放后输出停止。
三．PLC控制程序根

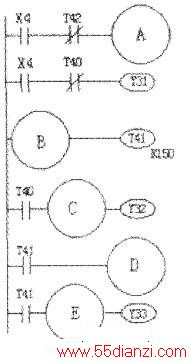

据上述控制功能再结合要补充的PLC梯形图程序（见上图）编制出完整的PLC梯形图，经PLC仿真验证该程序控制过程完全符合控制功能要求，输出效果和波形图一致。
综上所述，时序波形图是一种有效的辅助设计工具，它可以将电量随时间的变化规律显示在时序轴上，可以用来研究电量的大小、频率、位相和其它的变化规律，表达两个相关的电量之间的函数关系。只要能看懂时序波形图，包就清楚了输入和输出之间的关系和所表达的控制功能，所要解决的问题就迎刃而解了。总之，解答疑难问题只要找准了方法，也不是很难的。
