三孔插座的“安全第一”慎接线

　　我们常用的单相市电插座一般只有两种：带有PE接地孔的三孔插座与无PE接地孔的二孔插座。从安全角度考虑，对接驳那些外壳或内胆采用金属材质的电器负载而言．具有PE孔的“单独”保护接地将为安全用电带来更可靠的保障。因此，有条件的尽可能选用带有PE接地孔的三孔电源插磨。
　　

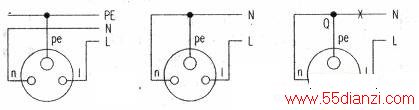

　　然而．千万别以为只要采用了三孔电源插座后就“安全无恙”了哦！须知，只有正确接线才有安全保障：应该严格遵循左零(N)、右相(L)、中间地(PE)的要求规范接线（下左图）。
　　
　　某些场合若未敷设保护接地线(PE)时该如何连接三孔插座呢？由于三孔电源插座的接地端子pe连接到零线N上的O点（下中图），实际上也已同零线端子n实现了“等电位”连接，这与从插座内部连接pe-n两端子的错误方案其实是“殊途同归”。同样是连接pe-n两端子，一种在插座内部完成，另一种在插座外部实现，只不过是玩了一把“障眼法”而已！
　　
　　从下右图即可一目了然地知晓这类接法的危害。即使插座端子连接可靠毫无松动，但若只要Q接点之前的零线N上发生任何开路或接触不良类连接故障，Q点将出现“悬浮”。相线电压就会通过用电设备引至插座的n插孔，并经由nQpe回路进入pc插孔，从而导致电器负载的金属外壳或金属内胆“带电”。
　　
　　这类QN连接故障绝非“危言耸听”！　线的断损、线头氧化腐蚀、接线端子压线松动等，都会随时“蹦迪”。某些爱在零线N上安装熔断器的朋友更将成为“重灾户”．三孔插座的这类“引狼入室”接线方式较为流行，友情建议大家：“安全第一”慎接线！如下中图所示的那种“不伦不类”的三孔插座接线方法千万别用：如若确有接地之必要，理应严格如下左图行三孔插座正确接线；若无接地之必要，建议还是“返璞归真”地简简单单选用二孔插座更安全可靠。
