三孔插座的接线技巧

　　三孔插座的接线有以下两种情况：
　　
　　1．房间内敷设的有保护线的三芯护套线．那么就按照相线(L)、零线(N)、保护线(PE)的不同颜色（一般是红、黄浅色表相线，蓝、黑深包表零线，黄绿相间表保护线）和三孔插座的“左零、右火、中间地”的俗语(如图1)正确接线即可。

　　

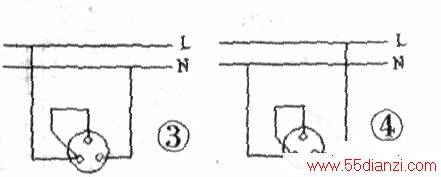

　　2．房间内敷设的是没有保护线的两芯护套线，三孔插座的正确接线如图2所示。图3、图4都是不正确的接线方法。图3是桕线、零线接反，这样不但起不到保护作用还直接使电器外亮带电。图4是零线孔和地线孔直接短接．一旦出现零线孔接线松掉或折断，相线电压就会通过用电设备引至左插孔、通过短接线又引至上插孔从而使电器外壳带电。
　　
　　而正确接线中零线孔接线即使断掉，相线电压也引不到电器外壳。
