发电机定子热水流试验

　　对于定子水回路是否堵塞的检查，各电厂多数还沿用过去的逐一打开绝缘引水管接头测流量的方法。这种方法的测试工作太繁复、不准确，且回装绝缘引水管时稍有不慎，易造成接头把合不严密而漏水。
　　

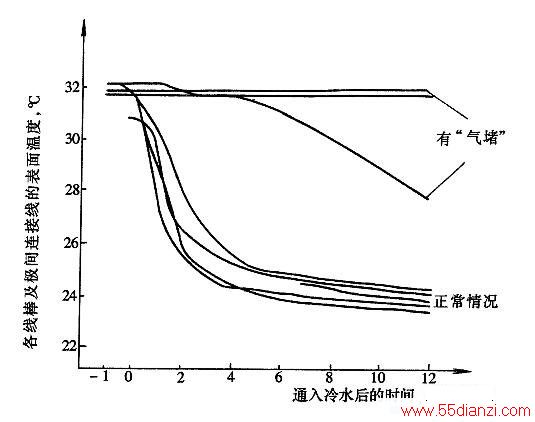

　　热水流试验法是近年来电机制造厂检查大型汽轮发电机定子水路有无堵塞的非常有效的措施。它不仅能检出异物堵塞，而且能检出由各种原因产生的“气堵”。目前，有的电力研究试验单位已在发电厂中应用这种方法检查定子水回路有无堵塞问题。下图是用热水流法检测出的定子线棒及极间连接线水流正常及有气堵现象时的典型试验曲线。

　　热水流试验法已被列入JB/T6228-1992《汽轮发电机内部水系统检验方法及评定》，作为适用于双水内冷和水氢氢型汽轮发电机制造过程定子内冷水路任一部位有无发生严重的水流堵塞的检验，也使用于机组的交接验收和大修过程的检验。
　　
　　进行热水流试验时需在定子绝缘引水管、极间连接线、进出线及汇水环上贴敷足量的铜—康铜热电偶，并接入多点温度自动记录仪或数据采集系统，然后启动循环水泵，在水路中先通入加热后温升已达15℃的热水，稳定约0.5h后关闭循环水泵。启动冷水泵通入冷水。并每分钟采集一组数据，大约15min后试验即完成。下图是对一台QFSN-300-2型气轮发电机定子进行的热水流试验的温度—时间试验曲线。图中，多数曲线在开冷水泵后温度上扬，图中加“﹡”处，是因进水总管的前一段水管中存有热水。因此，开泵后2～3min后温度方明显下降。曲线示出所有水回路不存在堵塞现象。
