滚筒洗衣机用电机有两种：双速电机和串激电机。
双速电机为单相电容运转式感应电机。它是将一个16极低速绕组和一个2极高速绕组组装在一个定子上。在洗涤时，使用16极绕组，低速但力矩大；在脱水时，使用2极绕组，高速但力矩小。双速电机具有较好的启动特性（启动转矩大）和运转性能（过载能力强）。
串激电机：采用换向式结构，属于交/直流两用电机。因将定子铁芯上的励磁绕组和转子上的电枢绕组串联起来使用，因此称为串激电机。串激电机可以通过一定的控制回路，比较容易地实现电机的无极调速，使整机运行更加平稳。串激电机具有转矩大、过载能力强、转速高，体积小、质量轻、调速方便等优点。
两款电机均设有过热保护装置。当电机发生堵转而使电机绕组温度升到一定值时，过热保护器会自动断开电路，起到保护电机的作用。当绕组温度降低时，过热保护器又会接通电路。
图一为双速电机接线图：
其中：M3与M7组成16极绕组；M2与M6组成2极绕组。TP为温度保护器。

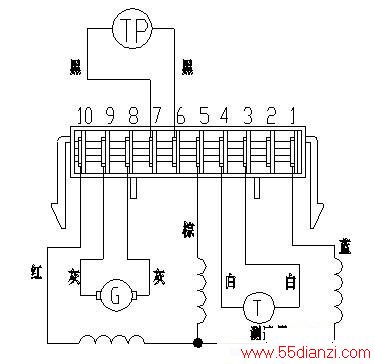

图二为串激电机接线图：
其中：D5与D10组成定子绕组；D8与D9组成转子绕组。TP为温度保护器。
