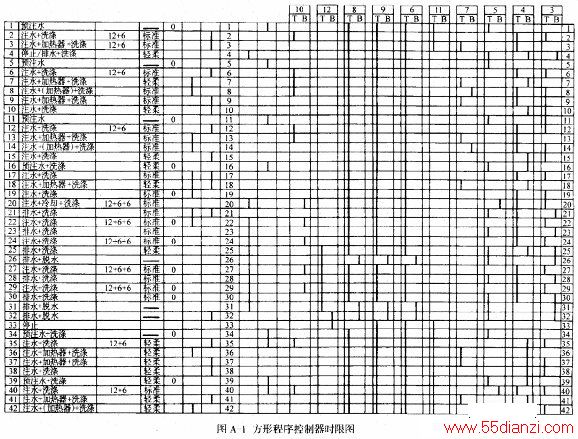

滚筒式洗衣机的程序控制器有方形和扁形两种。它们的运行及各触点的状态变化的时间和次序大致相同，只是触点的符号表示和各触点的连接方法有所区别，见图A-1～图A-4。下面介绍方形程控时限图的识图方法。
程序控制器的运行状态及各触点的变化的时问和次序是按设定程序设定的，时限图是将程序控制器在各格期间触点通断状态、洗衣机运行状态、各格所占时间及次序用表格形式表达出来。通过时限图可查找到洗衣机的洗涤方式、运转时间、触点通断状态等。这对维修带来极大的方便。

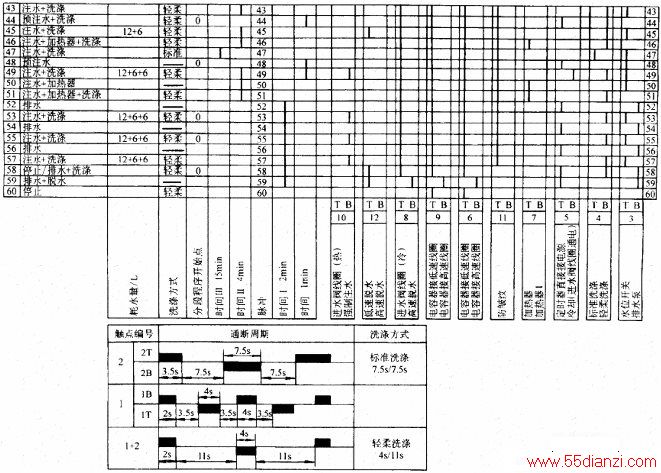

时限共有60行，第33行和第60行是程序控制器旋钮指针向上，指到“停止”的位置，第1格是洗衣机开始工作，在横格内，标有“0”地方表示程序的起点（标准洗涤程序由程序1-10组成，轻柔洗涤程序由程序11-18组成），标有“I”线的地方表示触点闭合状念。时限中标有触点编号，若洗衣机的电路图中没有某几个触点编号的话，则表示在程序控制器中，这几个触点未接人电路，为空接的触点。时限图下边表格里的内窄为程序控制器快轴上两对触点的工作（见图A-2）02T、2B作用时为标准洗涤，2T.、2B与1T、1B同时作用时为轻柔洗涤。进行轻柔洗涤时，内桶正向旋转4s，停止lls，再反向旋转4s，如此循环。进行标准洗涤时，内桶正向旋转7.5s，停止7.5s，再反向旋转7.5s，如此循环。
例如：当程序控制器顺时针旋转指针指向第18行时，此时洗衣机的工作状态为横格所标注的“注水+加热器+洗涤”，洗农机先自动打开进水阀注水，达到设定水位后，加热后自动接通电源，对洗涤液加热，当水温上升到设定值时，温控器动作，电动机通电转动，带动内桶旋转进行洗涤。
与时限图对照，沿图18行向右查表，这时表中标注的洗涤方式为“轻柔”，时间为“时间Ⅲ15min”和“时间Ⅱ4min”，表示洗衣机轻柔洗19mino“进水阀线圈（冷”处有标记“I”，表明程序控制器的触点8与8T接通，进水阀工作，开始注水。“电容器接低速线圈”处有标记“I”，表明程序控制器的触点9与9T，6与6T接通，电容器的两端分别与电动机的低速线圈相连接，电动机低速运转进行洗涤。“加热器”处有标记“I”，表示程序控制器的触点7与7T接通，加热器工作，进行加热，“轻柔洗涤”处有标记“I”，表明程序控制器的触点4与4B接通，洗衣机进行轻柔洗涤。
以上是时限第18格所标的内容。由于程序控制器是按照时间一格一格的跳动，使各凸轮片所控制的触点接通或断开，完成各种逻辑控制，因此，根据时限图可查找到程序控制器在每一格时洗衣机的运转状态、工作时间及程序控制器触点的位置。
