直流电机原理

个串联的元件后，其末尾所联的换向片 ，必须落在与起始的换向片相邻的位置，才能使第二周继续往下联，即

                                                        （1.12）

因此，单波绕组元件的换向器节距为

                                                              （1.13）

式中正负号的选择，首先要满足 是一个整数。在满足 为整数时，一般都取负号。这种绕组当把每一个元件联成绕组时，联接的顺序是从右向左进行，称为左行绕组。图1.12所示就是这种绕组。

合成节距 。

（3）第二节距

单波绕组各节距如图1.12所示，联接后的形状犹如波浪一样向前延伸，由此而得名。

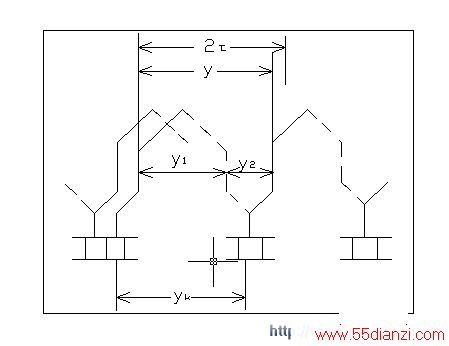

图1.12  单波绕组的节距

2．绕组展开图

下面也用一个例子来说明单波绕组的联接。

设一台直流电动机 ， ，联接成单波左行绕组。

计算绕组节距得

  为一短距绕组。

和单叠绕组一样，画出绕组展开图，如图1.13所示。绕组元件联接顺序，也可用元件联接顺序图表示，如图1.14所示。

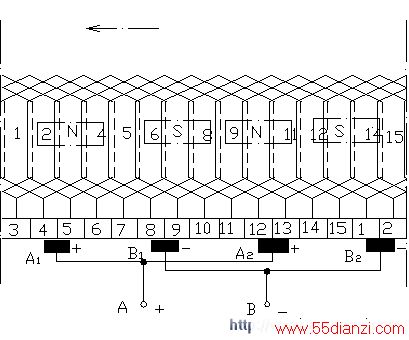

图1.13  单波绕组展开图

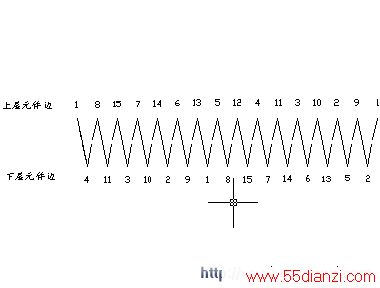

图1.14  单波绕组元件联接顺序图

3．绕组电路图

把图1.13所示瞬间的各元件联接情况与电刷的关系整理、排列，可画出图1.15所示的绕组电路图。

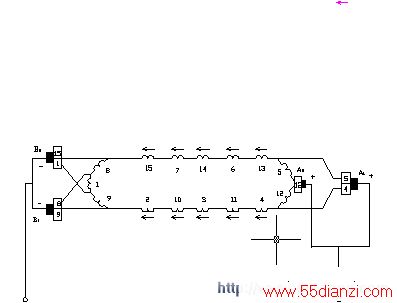

图1.15  单波绕组电路图

由图可见，单波绕组是把所有上层边在 极下的元件串联起来构成一条支路，把所有上层边在 极下的元件串联起来构成另一条支路。由于主磁极只有 、 之分，所以单波绕组的支路对数与磁极对数无关，总是等于1，即
