ISP下载线的制作

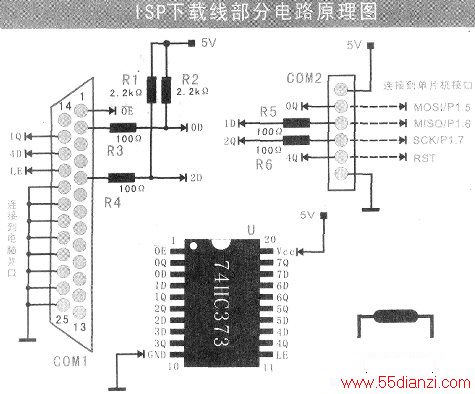

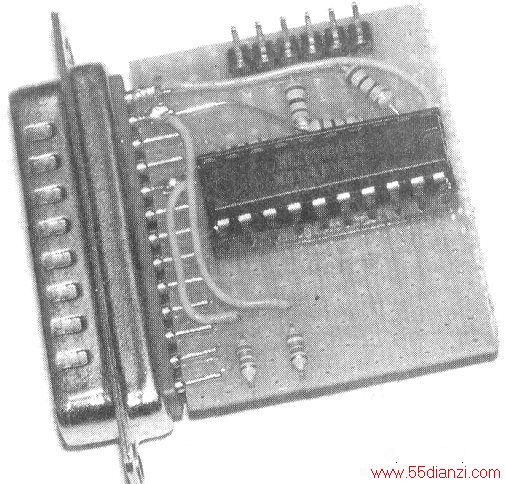

　　ISP下载线的电路如上图所示，简单得真叫人没法活了，制作它可以很容易找到成功的感觉，可是要注意许多老水手都是在阴沟里翻的船。我曾听说一位朋友不屑一顾制作完成的下载线就是不能用，虽然检查了N遍电路，芯片也挨了几个。其实解决这个问题的方法很简单，再重新制作一个就行了，一条道跑到黑对提高效率没有什么帮助。还有一些事情要提醒一下，因为有一些贵族级别的爱好者用的是先进的笔记本电脑，除了USB之外什么接口都没有了，这样的朋友是比较麻烦了，买USB转并口的转换器还不如干脆参考其他资料制作串口ISP下载线，或是直接制作USB接口的ISP下载线，但不论如何都要亲手制作才过瘾哦。下图所示是制作好的下载线。

    有一件重要的小事害得我不浅，两次挫败才让我吸取教训，也可以说失败是好事，是不继积累经验的过程，我前面叮嘱大家注意的地方都是挫败之后才能写出来的，希望大家少走一些崎岖路。不论是实验板、ISP下载线还是其他的单片机电路都要考虑抗干扰问题，我这里想说的主要是来自电源的干扰。在靠近芯片和电源的地方，5V和GND之间加焊几片0.1μF的滤波电容（即系统电源部分电路原理图中的C3），不然会有数据错误甚至不能下载的问题。ISP下载线的引线不要太长，不然抗干扰能力差，一般小于20cm。如果想延长距离可以买一条公对母的并口延长线，在电脑的一端将并口扩展出来。在ATMEL官方是推出了10PIN接口的延长线标准的，这种接口线具有良好稳定性，但我们这帮玩单片机的爱好者没有必要多花这笔银两。我则采用最节省的6PIN连接线，接线方法可以自由定义，只要有电源和4条数据线就可以了。你完全可以参考我的实物照片来制作或是异想天开，这是表现你思想力与行动力的机会。

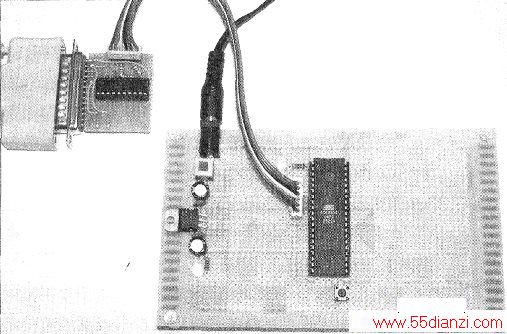

　　实验板和ISP下载线都制作好了吗？上图所示就是它们俩连接在一起的样子。真是佩服你的认真和耐心，这种优良习惯会帮助你很快进步的。如果不拿真枪实弹操作一次，老天也不敢保证还留有余温的两个电路作品是正常可用的。可惜要想从头到尾完成程序的下载仅凭这一点硬件还差得远点，幸运的是下载程序详细介绍的文章就在下一页，而不用朝思暮想的等待下一个月的来临，这还要感谢（（无线电》的心系读者或者高瞻远瞩。翻开新的一页，我们继续前行！

　　打开文件

　　幸运儿们请点击“检测器件”右边的“文件”，弹出一个打开窗口，这里我们要选择我们需要的“．hex”文件。我在本期《无线电》杂志配刊光盘中放了一些“．hex”文件，我把它们集中放到一个叫“HEX文件”的文件夹里，我们来打开“第一个程序．hex”文件。我还要唠叨一下，这个文件夹里放的都是HEX文件，如果你看不到扩展名可能是你的电脑设置问题，没有理由怀疑我的程序。擦除、写入、校验文件打开之后顺次点击“擦除”、“写”、“校验”。如果一切顺利将显示“完成”，如果出现校验错误则重头再来一次，如果几次之后才成功下载的话说明电路抗干扰能力很差，检查一下电源部分和数据线的抗干扰能力。总之成功找经验、失败找原因。自动完成“检测器件”的下边有一个“AUTORUN！”按钮，只要打开文件后点击“AUTORUN！”，后面的擦除、写入、校验都可以用这一键完成。在窗口左下角的“程序设置”中可以设置自动完成的内容。现在你下载成功了吗?成功则证明你已经掌握了ISP下载的方法，用同样的方法下载文件夹里的其他HEX文件试试，看看在这一个LED和一个按键上能演义出多少种变化。值得注意的是程序下载完成后不用取下ISP下载线，实验板的程序运行不受影响，但如果只拨出ISP下载线的并口端而不拨出实验板端的连接线时，实验板上的程序可能会无法运行。这个下载软件的基本使用就是这样的，日后我们会经常用到它。
