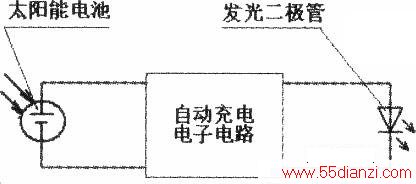

实验采用多年前购买的一组“白天充电、夜晚发光”的太阳能电池组件。其中包括一块太阳能电池板、密封的自动充电电路、一颗发光二极管以及两节镍氢电池。其示意图见下图。
该组件在白天室内无阳光直接照射处也会对电池充电(此时经实测其开路电压可达2.5V,闭路电流达1mA)。如经阳光直射.3个小时便能充满两节镍氢电池。待到晚上环境光线暗到一定程度时(或在任何时候遮断太阳能板的光源),LED立即被点亮。因该组件的电路部分被密封,无法则绘其原理图。
一、实验器材
1.太阳能电池板带LED的自动充电器1组。
2.酒精温度计2支。
3.盛清水的容器2只(面积70x140mm)。
4.数字式万用电表1只。
二、实验条件
1.实验地点:上海。
2.实验时间:2014年1月16日下午2:45~3:15分(共30分钟)。
3.环境条件:晴天,目测对太阳仰视角约35°—40°:关窗,阳光从玻璃窗透入:水温:10℃;室温:10℃。
三、实验步骤
1.先测量太阳能电池板在室内光照条件下的开路电压和闭路电流。分别是4.27V和42.7mA。
2,二容器各注入150mL清水。记录试验前的水温、并将2支酒精温度计分别置于二容器中。
3.在一只容器内放入太阳能电池板。太阳能电池板预先接上带有二节镍氢电池的自动充电器。
四、实验过程
1.测量镍氢电池的龟压很低( 1.89V),LED几乎不亮。
2.光照5分钟后,镍氢电池的电压充到1.96V,LED发出微光。
3.30分钟后镍氢电池的电压升到2.06V.再把太阳能电池板翻转遮光,可见LED发出强光。
4.观察酒精温度计的水温读数为13℃,升高了3℃(其中放太阳能电池的容器内的水温略高一些,这可能是太阳能电池因深颜色吸热效率较高所致。但高出不多。)
五、结论
1.从以上实验证实,太阳的光和热确实可以十分方便地加以比较充分的利用。而且太阳能电池浸入浅水中时,其表面仅复盖一层极薄而透明度极高的清水,几乎不减弱光能的吸收。故在这种条件下,太阳能电池的效率基本未降低。
2.在上海地区的“三九严寒”季节,又是下午3时左右光照较弱的时段,水温尚有明显的升高;设想如果是封闭式容器、且置于室外而比较垂直地面对太阳,则升温必然更快。
六、光热同时利用的简单装置
用数字万用表实测自来水的电阻值约为400kΩ。
如此高阻值虽然对太阳能电池的低电压不致产生任何影响,但若长期浸泡于水中,或会损坏基板。因此,最好在太阳能电池板上涂复一层透明的塑料之类的薄膜。此法想来没有什么技术问题。
在容器内放置带有散热齿片的的蛇形管(如空调的冷凝器)、并在容器中充满清水,使蛇形管的下端引入冷水。经过一连串散热齿片的热交换后,蛇形管上端的出水即变成热水。而太阳能电池接收的光能,则通过充电器送至蓄电池。设想的简图见下图。
如果今后能把太阳能电池直接生产于透明薄玻璃的反面,并将此玻璃兼作为接收太阳光和热的容器面板,那么,结构将更简单效率还可得到提高。
由于水在温度升高时体积要膨胀,但如灌得不满则会影响效率。所以在壳体的上端宜设置一个涨缩软球,作为缓冲之用。
实验的结果说明,并非异想天开。
