妙制电子捕捉家兔装置

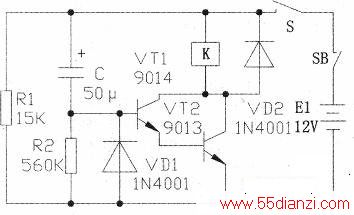

　　该捕捉家兔装置的最大特点是：平时守候状态不消耗电量（待机时电流等于零）用干电池作供电电源，使用寿命特别长。除此之外，该捕家兔箱只要捕获到的是活兔，给专业大户饲养繁殖能增加高收入。该装置最适用于家前房后蔬菜地，野外粮田、田埂边、农作物拾边地等，哪里有家兔可移动到哪儿就地捉捕家兔，使用、移动、非常方便，按图装配十分简便，电路工作原理见下图所示：打开电源开关SB，在平时总电路S在上的活动触点与下固定触点之间断开，整体电路不工作．K继电器线圈无电、铁质吸片不动合，连杆也无拉动，这时箱门活动板块不会掉落。

　　当有家兔进入箱内惊惶失措窃取食时，拖动S上活动触点与下固定触点接通电源形成回路，电容器C两端电压不能突变，三极管VT1的物基极电位为高电平，三极管VT1、VT2是整个电路全部工作，K线圈得电铁质吸片并拖动连杆2.5mm，使箱门自动掉落关闭，把家兔关闭在箱内。
　　

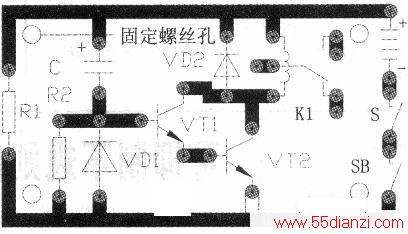

　　电子元件的选择：VT1、VT2:NPN型晶体三极管，选取VT1: 9014，VT2: 9013，放大倍数要大于120以上。K：选用12V直流继电器，单组触点，如：JRX-13型。连杆选用φ4mm2铜丝一根，长度根据继电器与箱门活动板的距离来确定。一般长度为15cm左右。与K的铁质吸片氧焊在一起。G:选用汽车防盗报警器的专用电池12V，型号是GP27A-L5高容量电池。S上活动触点与下固定触点，选用中间继电器上的常开或常闭辅助触点两只，来代替S上活动触点和下固定触点与通电弹簧氧焊连接伸缩自如，与下触点固定在捕捉箱子的底部，并对准上活动触点间隙为0.5mm为佳。固定支架和圆环选用φ1.5mm2铜丝按图自制以环的直径应是Smm，用高级万能胶粘合在箱体内侧的板块适合位置按图装配即可。扣诱饵线与上触点最好用白尼龙绳子且越细越好，其它无特殊要求；电阻值电容值以图标为准，并选择对号入座。下图为印刷电路安装图板。

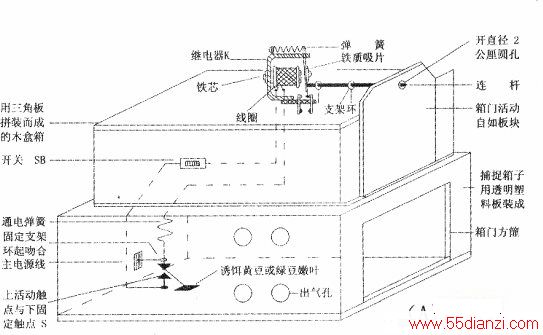

　　制作与调试：该捕捉装置的外形如下图A所示。
　　

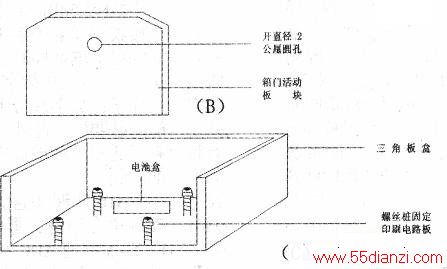

　　捕捉箱采用几块厚约2.Omm的有机玻璃板或透明塑料板用AB胶粘合或用铁钉组装成品。确定尺寸箱体的体积根据当地的兔子大小而制作。B箱门活动自如板块选用厚约1.0mm的透明有机玻璃或木工板制作和图形一样，并在其上部中间合适的位置开一个圆孔，直径约1.2mm即可。
　　
　　C是用三角板或木工板等制作而成，这里指出的是周围只需用三面板块。一是便于放进电路板和接线电池盒等配件，二是也省一面板块。然后把B、C组合后口面向下再与A捕捉箱子组合而成。按照图A的仿制就行了，但捕捉箱必须有两面各开4个圆孔，防止捉到草兔关进笼子时间长窒息而死亡。
　　
　　特别提示：由于家兔十分狡猾，捕捉箱捉家兔率的高低与诱饵的诱导力、该捕捉箱子放置的地理位置等密切相关，再边用、边观察分析，要注意以下几点：
　　
　　1．家兔嗅觉灵敏、嗜好嫩叶豆芽叶的食物，最好用当日的新鲜的嫩叶豆芽叶等诱饵，以增强诱导力。另外还要在捕捉周围隔绝家兔的食物，使其饥不择食，被迫吃诱饵，也就是人们所说的逼上梁山。2．据观察，家兔胆小多疑，总喜欢沿着墙壁或田埂根边行走自己熟悉路程，掌握一个特点；家兔外逃一般隐蔽在林园、灌丛、竹林中或麦田中间的地方居住，树根旁、石头边，喜欢靠边疾跑，故捕捉箱要放在家兔喜欢靠边疾跑的位置布设，或者说经常活动的地方，并进行假冒伪装，使周围环境尽量与布放前一致。3．家兔在遇难时会留下气味语言，以告诉同伙们“该地段范围危险”，还需要特别强调捕捉的活家兔子；既可饲养或出售，又能食用。如不需要活兔子，将该箱先放进蛇皮口袋里，然后打开箱门把兔子倒放于袋底，活活打死、杀死。4．箱门活动板块不要过重，否则影响自动掉落的灵敏度，或者说K继电器的铁质吸片拉不动。在使用前事先调试一下，通电后继电器铁质吸片吸合带动连杆1.5mm后活动门自动落下，就调试成功了。5．使用一段时间后觉得捕捉家兔效果变差。把电路板、电池等配件取出。可用洗涤剂加少许“84”消毒液将该箱清洗之后晒干再继续投入使用。一装即成，亲爱的读者你有兴趣的话，不妨试一试，相信会给你带来意外的惊喜。
