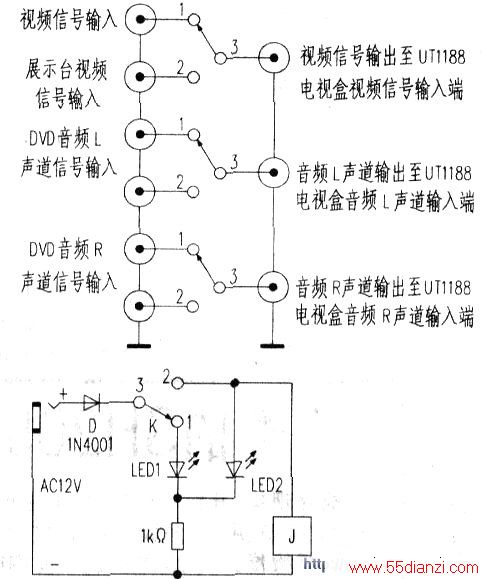

学校语音室是用电视盒将视频展示台和DVD影碟机信号输出给显示器，同时把DVD机输出的音频信号传输给功放放大后，再送至老师和学生的耳机。原配电视盒损坏以后，因购不到原配的UT4788型号，只好购买了一台UT1188型电视盒代用。二者的区别在于：UT4788型电视盒有一组AV信号输入端和一个S端子输入端，内部有输入信号切换电路。UT1188型电视盒只有一组AV信号输入端。面对视频展示台和DVD影碟机两个信号源，只有一组AV输入信号切换器，使用极为不便。现利用手中现有元件，制作了一个简易AV切换器，很好地解决了这个问题，见附图。本切换器结构十分简单、实用可靠。由于所用元器件数量不多，体积又不大，因此，除电源外的元器件均可安装在86型明接线盒中。9只AV插座和一只φ3.5双芯插座分别固定在接线盒的侧面四周：两只86型单开双控开关固定在接线盒上做为切换开关，在开关的面板上钻两个孔，装两只发光管作为状态指示。当开关K置于l位时，红LED1得电灯亮，表明是在DVD状态。继电器J线圈因得不到电源不吸合。其三组常闭触点l-3接通，接通DVD视频和音频输出信号：当开关K置于2位时，绿LED2得电灯亮，表明在视频展示台状态，继电器J线圈得电吸合，其三组常闭触点1-2断开，断开了DVD视频和音频输出信号，常开触点2-3接通，接通视频展示台视频输出信号。由于视频展示台的音频部分暂时没有用，所以该路音频部分暂没接。二极管D的作用是为防止电源的极性接反，电源使用市售的12V电源适配器。此切换器结构简单、可靠美观、制作容易、成本低，可直接放置在主控台上。
