自制一个乡镇电视机房自动调台装置

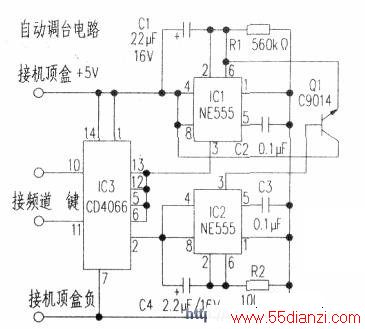

　　为解决企业和乡镇电视机房对所有转播节目的监视，特设计制作了一个巡台装置，虽不能实现多画面功能，但对于小型简易机房来说，使用效果很好，其原理图见下图。

　　此装置由两块NE555集成电路，一个开关集成电路CD4066及电阻、电容组成。结构简单，几乎不用调试，只需根据要求调一下选台时间，也就是电容CI容量的大小，电源取机顶盒+5v．CD4066的(10)、(11)脚接机顶盒频道“+”键按扭．其丁作原理是：打开机顶盒．电源接通．ICl NE555开始定时．到时后NE555的第(3)脚输出高电平，触动开关集成电路CD4066的(13)脚，使其(1)、(2)脚导通，IC2得电开始定时，这个时间很短．IC2马上输出高电平，使Q1导通．给ICl-个正电压，促使其翻转，第(3)脚输出低电平，IC3 CD4066的第(3)脚因无高电平使(1)．(2)脚断开．IC2无电停止工作．IC1回到初始状态。如此反复，实现自动调台功能。此装置相当于人工定时按调台键。调台时间计算：ICI的时间是l.lxClxRl，可选择6秒、10秒或者更长．IC2的时间以每次调一个台为准，在确定C4的容最后一般调R2．这要根据机顶盒的灵敏度来定。R2的阻值太小，定时时间太短不能调台，反之阻值太大定时时间长，一次会调几个台。
