如果在电路原理设计的时候就采用了AltiumDesignerSummer09的层次化原理图设计的话，那么从原理图UPDATATOPCB的时候软件就会自动的把每一张子图的所有内容生成一个独立的空间放到PCB上，我们把这个独立的空间称之为“room”。
这样一来，完成某一部分功能的电路在PCB上就可以整体地被锁定了，并且可以整体移动，便于我们布局，改善了以前的版本所有器件都堆在一起不方便查找的缺点。

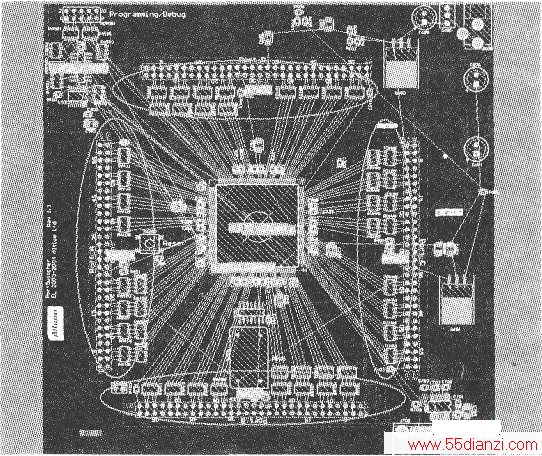

再有一种情况：我们这块板子上面完成某一功能的电路模块可能有若干个，如下图所标注的四个部分。

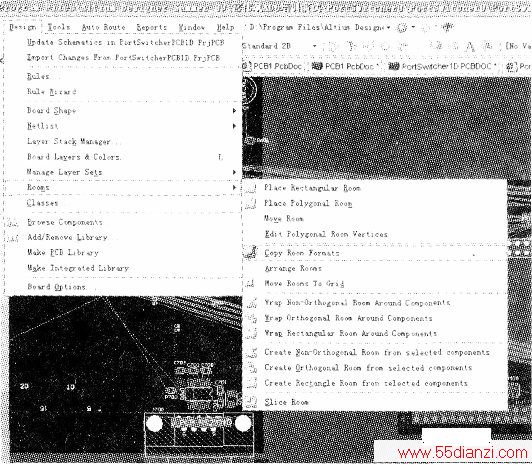

当遇到这样情况的时候，我们可以先把其中的一个room布局好，另外的三个使用copyroornformbats功能，就能方便的实现另外的room和已经布局好的同步成完全一样的状态。点选三级菜单“design一rooms—copyroomformats”，之后出现十字光标，如下图。

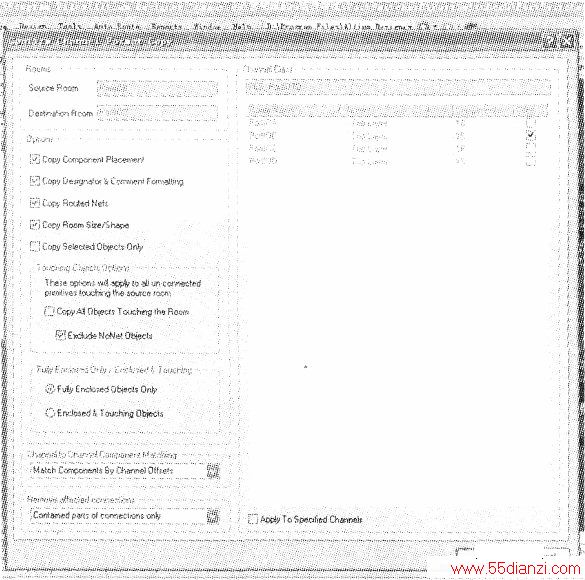

首先点选我们已经布好局的roorTl，再点选需要同步的room，就会弹出copyroomformats设定的对话框，如下图。
在上面的对话框中可以选择需要copy的信息等等属性，包括是否copyroom的大小，元件的排列，已经布好的网络，或者只copy所选择的器件等等。

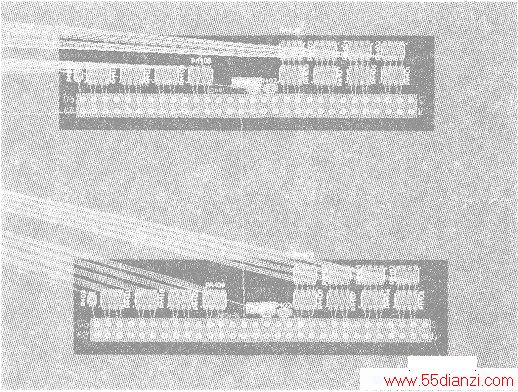

根据我们的实际要求做好属性选择，即可完成room的copy，如下图所示。
