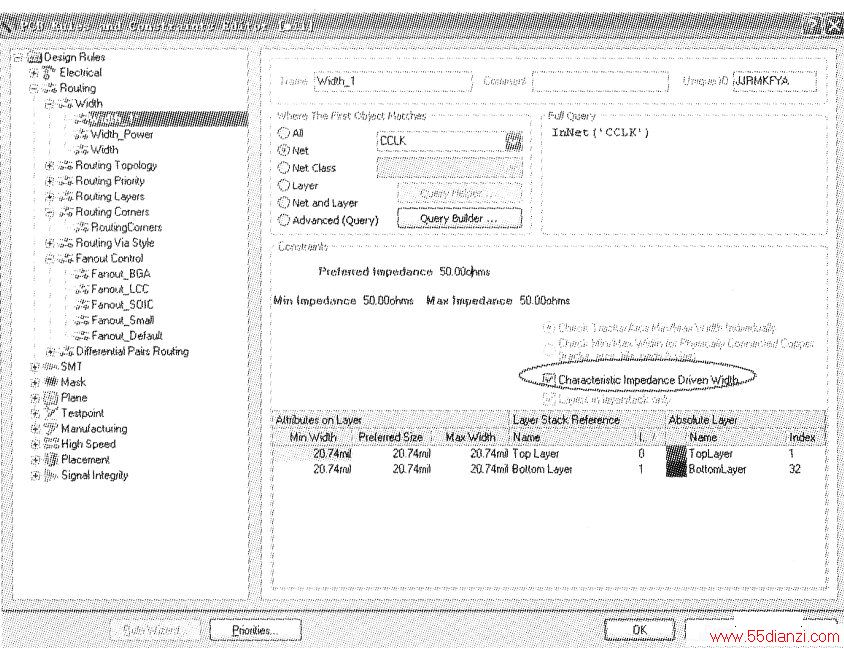

阻抗布线也是ALtium Designer Summer 09针对高速电路提供的另一个强大功能。此项功能的设定和实现可以通过下面的步骤首先点击Design一RuIes—Roultig—Width，出现上图的对话框，默认在Width的规则设置里是按照线宽来设定规则。如果想用直接设定阻抗来得到线宽规则，只需要在CharacteristICImpEDAniceDriven前面打勾，之后就可以直接在规则里面直接输入阻抗的具体值了。

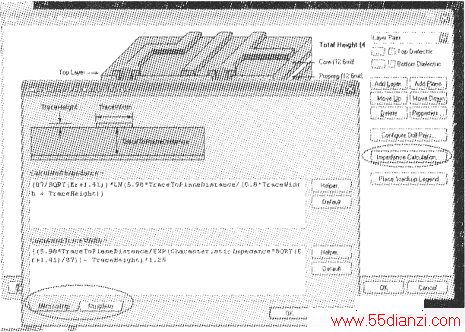

另外阻抗的计算公式可以根据我们的实际情况在层栈管理器里面做修改，微带线和带状线都可以修改。如下图所示。
