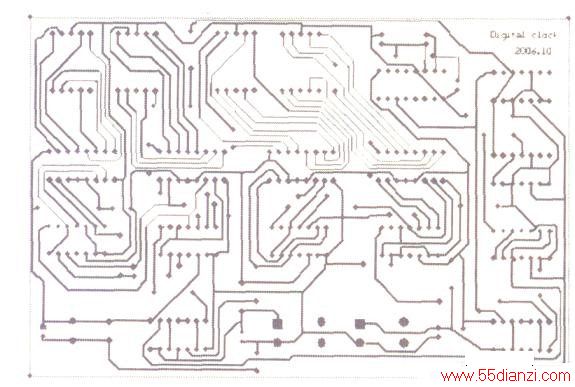

用Protel99 SE软件设计出单面PCB图，如下图所示。

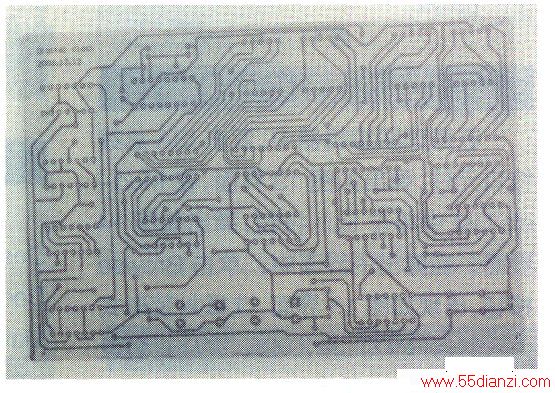

在PCB图中使用Place／Fill菜单放置一个填充，大小与PCB尺寸相同，然后将该填充定义在mechanICal 1层(也可以定义在除需要打印的Bot-tomlayer、Multilayer外的其它层)，如下图所示。

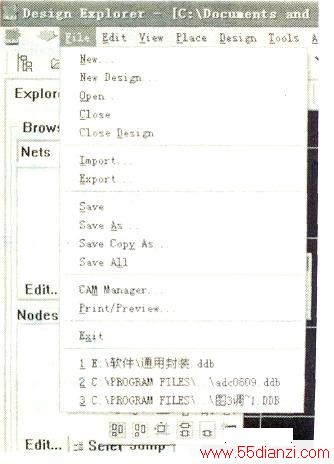

在PCB的设计管理器窗口，选择菜单File／Print／preview…，如下图所示。

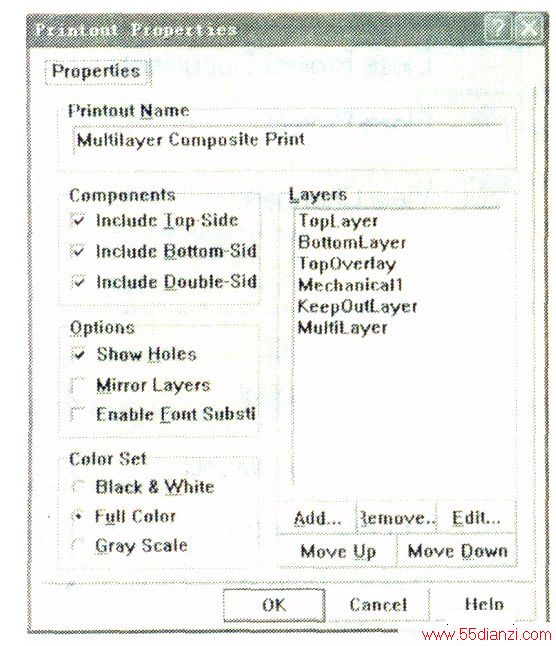

建立扩展名为PPC的打印文件。打开该文件，在PPC文件管理器中，选择右边的进入菜单Edit／Change…，出现如下图所示的打印属性编辑窗口，在此窗口：
(1)在Options区域，勾选ShowHole(显示孔)和MirrorLayers(镜像)；
(2)在ColorSet区域，选择GaryScale(灰度图)；
(3)选择不需要打印的层，点击Remove，除去该层，保留需要打印的BottomLayer、Mechanicall、MultiLay-er层：
(4)使用MoveUp将Mul-tiLayer移至最上层(这样可以完整地显示PadHole，以方便腐蚀后钻孔)，将BottomLayer移至中间层，使Mechanical1处于底层，点击“OK”，退出属性设置。

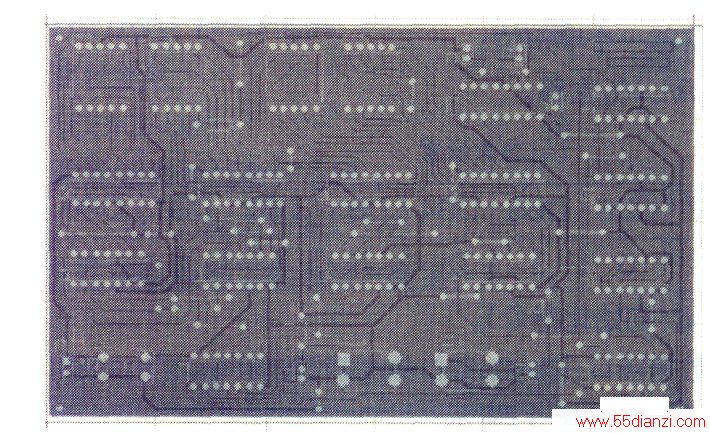

接下来在PPC文件管理器中，打开菜单Tools／Prefer-ences后，便显示出打印文件灰度属性设置窗口，该窗口共有“Prefer-ences、Colors＆GaryScales、Me-chanicalLayers”共三个页面，选择“Colors＆GaryScales”页面，在编辑窗口中，分别将BottomLav-er、MultiLayer层的灰度设置为最白，Mechanical1层的灰度设置为最黑，同时也要将PadHoleLayer层的灰度设置为最黑(该层在管理器中不出现)， 点击"OK"，退出灰度设置。

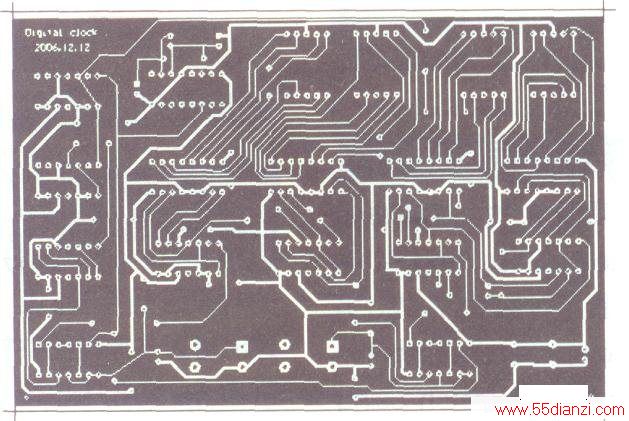

完成上述设置后，在打印机中放入硫酸纸，打印出的就是如下图所示的负片PCB图。
余下的过程与正片敷铜板PCB制作过程相同，其制作工艺为：取一块图纸大小的感光敷铜板，撕去保护膜，将PCB图紧贴感光敷铜板，置于紫外光灯箱中曝光，时间视灯管功率而定。如果没有专用晒图箱，也可以用玻璃板压紧，在阳光下曝光5-10分钟。再用适用于该感光板的显影剂以1：100配水进行显影，当曝光部分(不需要的敷铜皮)完全裸露出来时，用水冲净，就可用三氯化铁进行腐蚀了。这个过程很多电子网站有资料可查，此处不再赘述。不过要注意的是由于前面已经将PCB的打印图设置为镜像，因此将此图贴在敷铜板上时要将打印面向外。腐蚀好的数字钟PCB如下图所示。
