用LAG665制作单放机实习电路板

用LAG665制作单放机实习电路板

点击数:7532 次   录入时间:03-04 11:42:34   整理:http://www.55dianzi.com   制版技术

  此电路元件不多,成本较低,容易制作成功。

  本电路采用LAG665型28脚贴面安装形式集成电路。

  LAG665输入端采用直流无电容耦合输入,使得低频响应很好,输出端也采用直流输出而无外接电容。

  音量调节使用直流电压控制电路避免了电位器接触噪声。LAG665的最大特点是:磁头地、电源地、耳塞地各自独立,减少了前后级之间的干扰噪声,所以音质较纯正。目前市场上多类单放机——如伟佳、华声188、聪丽CL-999等均采用此集成块。下面具体谈一下安装调试步骤:

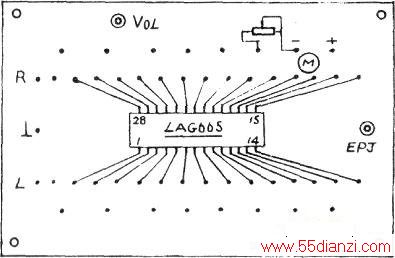

  1.取一块合适的胶木板,参考上图用小电钻打四排小孔(要根据自己已有的铆钉直径选用合适的钻头),中间两排各16孔,外侧两排各8孔,装入铆钉并用小锤铆紧,四角用合适的接线柱固定,以保持电路板的平稳放置。

  2.准备好实习中所用全部元器件I和必要的导线、焊锡及小工具,为防止元件丢失,可全部插在泡沫板上并标明量值,随用随取,很方便。

  3.将多股胶质线除去外面胶皮,取其芯线的两股或三股用细砂布轻轻去除表面氧化物,拧成f股并“吃锡”,然后用合适的方法暂时固定集成块,把LAG665各引脚焊上引线(空脚除外),要注意焊接时间不宜过长,以免集成块过热导致损坏。引线要留有余量,这一步骤对培养耐心细致有其独特的作用。

  4.参照上图把IAG665各引脚焊接在电路板正面,由于引线较多,要注意碰线问题,然后在板上适当位置装入音量电位器、耳机插座,调速用半可变电位器。

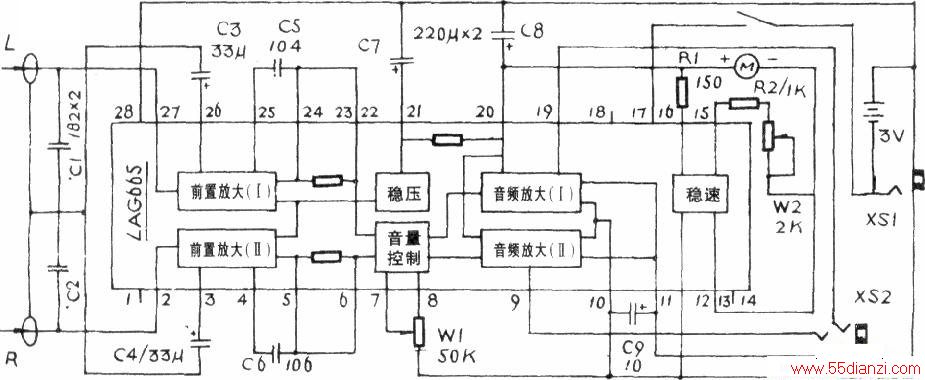

  5.在电路板背面参照电路原理图(下图)焊接所有元器件,要求引线短捷合理,并要注意保证焊点的质量。

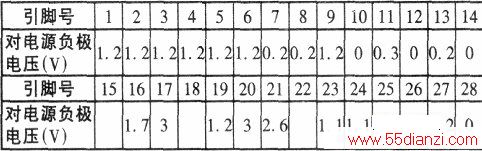

  6.查对无误后,通电测试LAG665各引脚工作电压,参考值见下图表格所示。

968



  7.插入立体声耳塞机,用“人体感应法”——即手触螺刀金属部位敲击L和R两声道输入点(此时音量电位器开到最大位置),可听到两耳机中分别发出响亮的“喀喀”声,说明放大电路工作正常。

  8.接上放带机芯(市场有售,只要电机工作电压3V均可),要注意电机的工作电压和“+”、“一”极性不要搞错,观察电机与皮带的运行状况,调R3时,可明显观察到电机的转速变化,此时说明稳速部分也已工作正常。

  9.装入合格的磁带,此时细心调整R3试听声音且与合格单放机放音相比较直到满意为止,调整W1则声音大小控制自如,去掉耳机插入小型音箱,音质宏亮动听,十几平方米的房间足矣。

  至此,一部独立实习单放机宣告成功。
