(7)放电端
放电端包括两部分:放电环和放电球。放电环和放电球都是聚氨脂做成的,外面包上铝箔。
放电环的直径为l7cm,用30条3cm×30cm的铝箔包扎起来。包扎时,铝箔的一面要抹上胶,铝箔的边缘要互相重叠,否则,放电端就不能均匀放电。另一点要注意的是,每条铝箔的始端都应放在环的内侧。
放电环做好后,用胶把次级线圈末端的l0cm(已除漆)粘到铝箔上,再用胶把一片锡箔贴在其上。
放电球的直径为25cm,用50片3cm×30cm的铝箔包扎。包扎方法同上。
(8)射频地次
级线圈的射频地不能使用交流市电的地。射频地必须安装在室外,如室外的草地。用锹挖1.5m长、20cm宽、20cm深的土坑。再用锤子把3根2m长的15mm铜管的一头锤平,在这个平段的中心钻一个5mm的孔。把这3根铜管的这一头打入坑里。中心位置的铜管应当比地面高出LOCm,其余两根铜管应比地面低lOcm。
在每根铜管上套上一个夹子。取一根2m长的12号铜线,剥去外皮,再把铜线对折起来,接着折
回5cm的铜线,把这一头插入中央铜管的夹子里。拧紧这个夹子。接着让铜线的另一头穿过另一根铜管的夹子,再拧紧这个夹子。重复这个步骤,使铜线连至第3根铜管。
最后,用一个M4螺钉穿过夹子突出部的连接件的孔。用螺母拧上,夹住一般粗电缆。电缆的另一端连至次级线圈的接地端。
(9)总装与调试

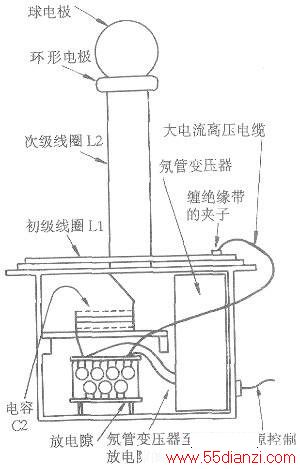

线圈的单元的各个部件应当按下图所示布置和连接。线圈单元与电源控制器的安装距离约为3m(由两者之间的连接电缆决定)。
由于放电时会产生相当、大量的臭氧,所以在试验时泰斯控制线圈应放在通风良好的大地方。
这种试验是有危险的,所以在试验之前放电区必须清除杂物,保持空旷。
在接近泰斯拉线圈或在进行调节之前,一定要先断开电源。
在初次试验时,把自耦变压器调到50%的位置,不断调整放电隙的距离,直到开始点火。然后把初级电容和初级线圈连入电路。把缠绝缘带的夹子挪到初级线圈匝数为6的位置。
接着提高自耦变压器的输出电压,直到放电隙打火。如果打出的火花打到地棒,就要把放电隙的距离调大几厘米。
改变初级线圈夹子的位置,每次只挪动半圈,一直到泰斯拉线圈的输出变为最大。记下夹子的位置,并把夹子断开。调大放电隙的间距,直到自耦变压器升到70%时放电隙打火。再夹上夹子,然后试点火。如果放电隙能打火,那就把自耦变压器调到100%的位置,以增加火花长度。
试验成功后,如果在黑暗中进行闪电表演,效果将会更好。
如果在放电端上放各种不同的物体,就会产生不同的闪电效果,闪电总是在尖锐的地方发出
