磁生电和电生磁的演示装置

　　制作方法
　　
　　第一步：用漆包线绕一个梯形线圈260匝左右，线径为φO.14，用能固化的胶水(502或AB胶)把线圈成型于梯形。梯形线圈的长底I边用于切割磁力线；用上短边做为转动轴悬于支架上，使线框能左右摆动；线圈的始端和末端各用一根较粗的塑料导线引出，固定于支架上以便于与微安表头的连接。
　　
　　第二步：选一磁性较强的马蹄形磁铁并使它带上极靴形状如下图所示。若没有现成的马蹄形磁铁可用较大的继电器软铁芯加工成马蹄形铁芯，磁性越强效果越好。将N极涂红色，S极涂蓝色，以便于确定磁力线的方向。

　　

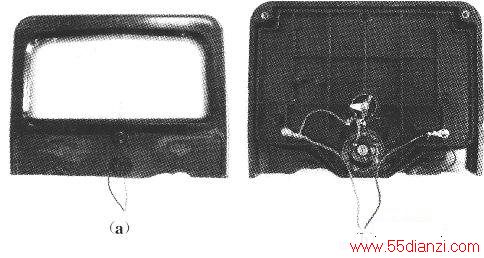

　　第三步：微安表头的改装：是打开表头调整内部固定偏转线圈游丝的螺钉，两侧的螺钉可分别反复调整，直至指针调到刻度盘的中间。而且要保持两侧游丝的平衡。如下图所示。

　　
　　第四步：梯形线框的底边安装的高度，以无阻碍通过马蹄形磁铁极靴的间隙为合适。

　　动磁生电
　　
　　连接完毕后，只要让线框在极靴附近摆动，微安表头的表针就能在较大范围内摆动—即闭合导体的一部分切割磁力线能产生感生电动势，电路中有感生电流流动。并且此现象中，导体运动方向、磁力线方向、感生电流方向向符合右手定则的规律——四指并拢与大拇指垂直并在一个平面内，让磁力线从手心进入，大拇指指导体运动方向，四指的指向为感生电流方向。
　　
　　动电生磁
　　
　　(1)去掉微安表头，在此位置接上可调直流稳压电源。
　　
　　(2)线框通电后就会偏离磁极，调电源电压可改变线框偏离的角度。
　　
　　此现象中，线框中通入的电流方向、磁力线方向、导体的受力方向三者符合右手定则的规律——伸开左手四指并拢与大拇指垂直并在一个平面内，让磁力线从手心进入，四指指电流方向，大拇指指的就是导体的受力方向。
