巧制小功率直流固体继电器

　　这款直流固体继电器不但成本低，而且灵敏度极高，一装即成。
　　

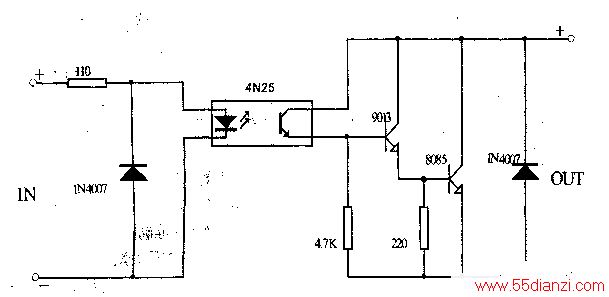

　　工作原理：如图所示，IC为光电耦合器，R1为输入端限流电阻，VT1、VT2组成复合管的输出控制器件，VD1、VT2分别为输入端、输出端的保护二极管。当固体继电器输入端(IN)加上直流电压时，其输出端(OUT)的“正”端与“负”端之间即导通，允许负载电流从正极流到负极，即可用于直流电路中的各种全自动的控制。
　　
　　在实际制作成品时，按图中的描绘和该制作的电路板；长50口宽35口左右即可。在将所有元器件全部焊入电路板，再用绝缘材料料制作一个外壳，将电路板上的原件安装在盒内。
　　
　　再打4个固定孔的左右两则的输入、输出接线端应留在外壳外面。外壳上应标明输入、输出各接线端的标志。制作成功的直流固体继电器可投入制作实验中。
