为避免因洗衣机、电风扇、电热淋浴器、电熨斗、电饭煲等家用电器外壳漏电而发生人体触电事故，在使用这类电器时必须按要求给电器金属外壳接上良好的大地线。但实际中许多用户因怕麻烦或因受条件（如未敷设地线的楼房居民）限制而不给电器埋设地线，这是造成电气事故的隐患。为此，笔者精心设计了一种便于为广大用户接受的新颖漏电保安插座，一旦用电器漏电，它便会在0.Is内自动切断电器电源，同时反复发出响亮的“有电危险，请勿靠近”告警声，起到有效的双重保护作用。
工作原理

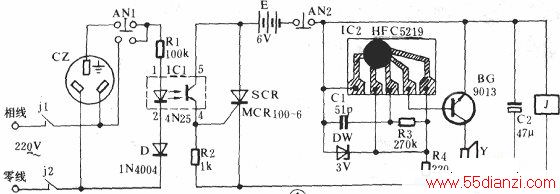

漏电保安插座的电路如上图所示。整个电路由漏电信号检出、语言告警和用电器自动断电开关三部分电路构成。平时，保安电路不工作，其静态直流电流实测为零。当外壳带电的家用电器接入三相插座cz时，泄漏电流便会通过cz的中孔并经自复位按钮开关AN1、限流电阻Rl、光电耦合器4N25的①、②脚及二极管D与电网零线构成回路，使4N25的内藏发光管点亮，对应内藏光敏管由原来的截止状态转为导通状态，单向可控硅SCR获得触发电流而导通。于是，继电器J通电动作，其常闭触点jl、j2跳开，插座cz自动停止对用电器供电。与此同时，IC2反复输出内贮语音电信号，经晶体三极管BG功率放大后，推动扬声器Y反复发出“有电危险，请勿靠近”的告警声。主人闻讯后，只有拔掉漏电用电器的电源插头，并按动一下常闭型按钮开关AN2，方可解除告警声，cz才会恢复供电。
电路中，光电耦合器IC1将交流电与低压告警及自动开关控制电路隔离开来，以防止用户更换电源E时发生触电事故。AN1为检验按钮，按下它时能产生模拟人为漏电电流，主要方便用户随时考核保安插座性能是否良好。R4、DW组成简易稳压电路，向ICZ提供合适的3V工作电压Cl、R3分别为IC2外接振荡电容和电阻，适当改变其数值，可获得速度、音调最为满意的告警声。经实测，当家用电器外壳有150kΩ的漏电阻时，该保安插座就能可靠动作。其动作电流最小为220/(150+R1)=0.88mA，远小于国家对漏电保护器规定的额定动作电流(小于30mA)。
元器件选择与制作
IC1采用6脚双列直插塑封光电耦合器，型号为4N25。IC2选用国产HFC5219型语音集成电路芯片。SCR用MCR100-6或BT169、2N6565型小型塑封单向可控硅。BG用9013或3DG12型硅NPN中功率三极管，要求β≥100。DW选用3V、0.25W硅稳压二极管。AN1用小型复合按钮开关，AN2用小型自复位常闭按钮开关。Y宜用φ21-27mm微型动圈式扬声器。J选用适合于在印刷电路板上直接焊接的JZC+22F/22-06型超小型中功率电磁继电器；它体积很小（仅为22.5×16.5×16.5mm），有两组转换触点，接点容量为交流2A×220v。E用四节5号干电池串联而成。
上图是印刷电路板焊装图，印板实际尺寸为45×45mm。IC2芯片借助5根软导线垂直插焊在电路板上。焊好的电路板连同电池E，扬声器Y，同装入体积合适的绝缘密闭小盒中，在小盒面板上固定安装市售三相插座cz和小型按钮开关AN1、AN2，并注意在适当位置为扬声器开出释音孔。
此保安插座只要所用元器件良好，焊接无误，不需要任何调试就能正常工作。安装时应注意电源线的相线、零线位置不可搞错，否则电路将起不到漏电保安作用。投入使用之前或使用一段时间后，应检验保安插座工作是否可靠。正常情况下，只要按动一下检验按钮AN1，插座应立即告警并切断用电器电源；再按动一下复位按钮AN2．插座应立即恢复到正常工作状态。
