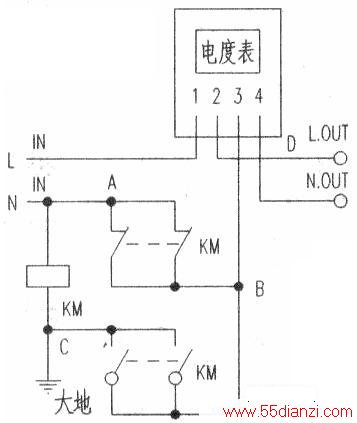

在偏远农村，非专业电工不小心将零线接在相线上，其后果轻则不能正常使用（同一相时），重则烧毁家用电器，造成不必要的损失。为了解决这一难题，设计了一个简单的电路（如附图所示），以供参考。
1．电路作用
(1)防止380V电压串人家用电网；(2)防止用户在表外交换“L”、“N”，从而在室内窃电。
2．工作原理
当原霉线接在火线上时，A、C两点间就形成了220V的电压，KM线圈通电，KM的触头同时动作。常闭触头断开，使A、B两点断开，从而使室内的D点与B点之间无电压。
常开触头闭合时，使B与C点接通．D与B点之间又形成了正常电压220V，以确保用电设备正常工作。
当用户以交换零线和相线想窃电时，因其KM工作，室内无电压，这样窃电失败。
3．接触器的选用和制作
根据家庭用电量的需要，选择一个工作电压为220V，功率匹配的接触器。制作时要确保地线与大地可靠相连，且接地线不能过细，不能和原有的地线共用。
只要接线无误，KM能动作，触头良好，无需调试即可起到保护作用。
