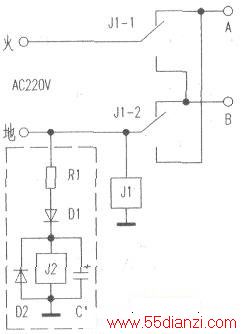

基于有些电路要求电源火线、地线固定连接,不能接反。于是制作了一个用继电器防止电源极性接反的电路,如附图所示。
继电器J1接在图中下面一条线和真地之间,正常情况下,火线应接到上面一条线上(从A点输出)。如果火线误接到下面一条线上,则继电器J1到地就构成回路,这时J1动作;其触点J1-1切换,使地线接到下面一条线上;J1-2切换,使火线接到上面一条线上,恢复正常规定的状态工作。
继电器使用交流继电器,如用直流继电器;需添加整流设备,如图中虚线框图中所示。其中R1为降压电阻,D1为整流二极管,D2为继电器保护二极管,C1为滤波电容。
