一款简单易制的公交车报站装置

　　此公交车报站系统主要可分为四个部分：单片机控制部分、语音播报部分、液晶显示部分和键盘输入部分，采用51单片机作为主控制芯片，利用ISD1420P实现语音报站，显示采用FM12864_F液晶显示模块，键盘采用通用家用彩电遥控器(SAA3010T)，简单易行且控制方便。下面介绍各部分的功能及原理。
　　
　　一、单片机控制部分
　　

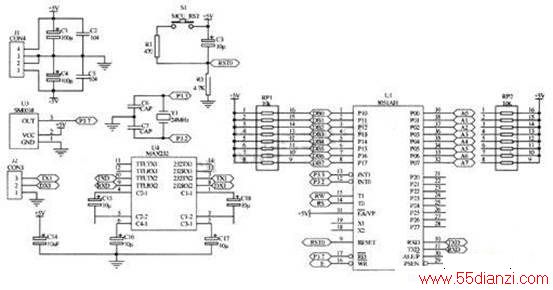

　　单片机根据键盘信息对语音和液晶显示进行控制，实现报站功能。单片机选用SST89E564RD，有64K＋8K片内FLASH程序存储器和32K＋8K片内数据存储器，且能利用KEIL对它进行在线仿真调试，十分方便。单片机接口原理图见下图。

　　二、语音播报部分
　　

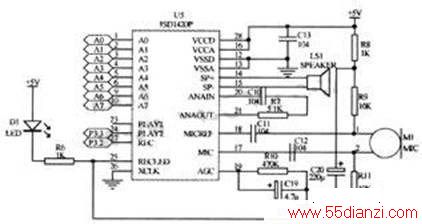

　　本部分采用ISD1420P语音芯片及外围电路实现语音报站功能，该芯片内部包含片上时钟，麦克风前置放大器，自动增益控制，带通滤波器，平滑滤波器和功率放大器。采用模拟存储技术，能够提供20秒的录放时间，且掉电不丢失，语音质量高。原理图如下图所示，外围主要由驻极体话筒和扬声器加少量电容电阻组成，实现语音信号的输入输出，并且用一个二极管作为录音指示灯，通过8根地址线和2根录放控制线和单片机相连。在录音模式中，单片机将27脚置低，并送出相应的地址，从而实现分段录音。录音时发光二极管D1被点亮，D1熄灭表示录音结束。在报站状态下，只需要由单片机P0口送出所需报站名及其他语句的存储地址，给24脚一个下降沿信号，开始放音。通过更改地址即可播放不同的预录的语音信号，组成所需要的一句话，实现自动播报站名及提示性语句。

　　
　　三、液晶显示部分
　　
　　本部分采用的是FM12864F液晶显示模块，FM12864F是一种内置8192个16*16点汉字库和128个16*8点ASCII字符集图形点阵液晶显示器，它主要由行驱动器／列驱动器及128×64全点阵液晶显示器组成。驱动芯片采用的ST7920，电路接线图如下图所示，它的数据线与单片机的P1口连接，RS、RW、E与P3．4、P3．5、P3．6连接。在每次上电后都需要对LCD进行初始化设置，把需要显示的汉字放在数组里，编译器会自动将汉字转换为机器码，通过相应的驱动程序送给LCD，就会显示相应的汉字。

　　
　　四、键盘输入部分
　　

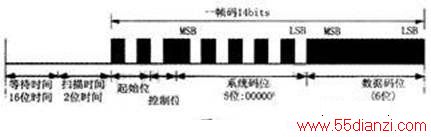

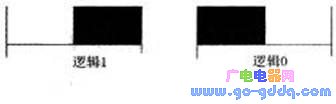

　　本部分采用常用的彩电遥控器SAA3010T，它是将所按键对应的键值进行编码加上系统码，调制在32～56K范围的红外线载波上，然后经放大通过红外线发射二极管将信号发射出去。 SAA3010T码型的一帧数据可分为：起始码部分(1．5位)、控制码部分(1位)、系统码部分(5位)和数据码部分(6位)。在连续按键的时候，重复码波形与前_次波形相同，如果是第二次按键，则控制码反转。

　　五、软件系统流程设计
　　

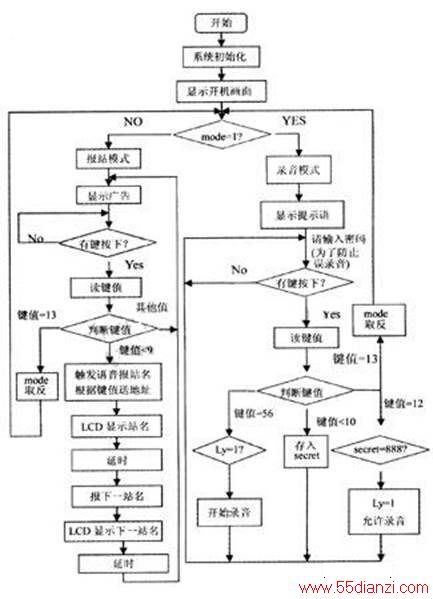

　　在单片机初始化完成之后，进入系统默认的报站模式，开始显示广告，每一屏之间的延时是通过查询键盘来实现的，一旦有键按下，通过软件解码读出键值，退出广告显示，根据软件所设定的功能去执行，各键功能详见系统流程下图。

　　六、安装与调试
　　
　　按照电路图完成硬件制作即可进入软件调试，如果是全新的SST89E564RD，那么需要对它写入引导程序，步骤如下：
　　
　　1、连接好写编器，放置好芯片，打开电源。
　　
　　2、打开SUPERPROZForWin9xME2KNTorXP程序
　　
　　3、选择器件SST-->SST89E554RC-->MCU／MPU-->确定
　　
　　4、装入文件-->……\F51mbll5．bin文件类型Binary(缓冲区开始地址e000)文件开始地址0文件装入方式正常□>确定
　　
　　5、运行-->Auto-->运行(成功后)确定-->关闭电源取出芯片自动操作(Auto)包含EraseAll、Program等
　　
　　6、擦写成功后把芯片安装好，打开电源，启动SSTEasyIAP11F．exeDetectChip／RS232-->选择芯片SST89C554RC-->InteralMemory(EA=1)-->OK设置好后点击DetectMCU-->确定后按系统的reset键。
　　
　　接着选择SOFtICE-->DownloaDSOftICE-->password为空，确定-->一路确定下去就ok了。
　　
　　通过以上设置后，就可以利用KEIL进行在线编程调试了。把示例程序下载到单片机里，观察是否有"华中师范大学"和"公交车报站系统"的开机界面，如果有，则表示电路正常，可以进行下一步的调试。由于还未进行语音录入，所以只有液晶显示站名，而无语音播报，这时需要进入语音模式，录入您想要设定的站名及提示性语句。语音模式的初始密码为888，设置密码是为了误输入语音，LCD上显示"语音模式"后，可以按录音键开始录音，指示灯亮表示正在录音，熄灭表示停止录音。待语音全部录入之后，按模式选择键进入报站模式，按0～8之间的任意数字键，就会出现LCD显示加语音报站。在调试成功后，可以根据您的实际需要，更改站名、提示语句和其他您需要的东西。
