方便实用的老人沐浴监护器

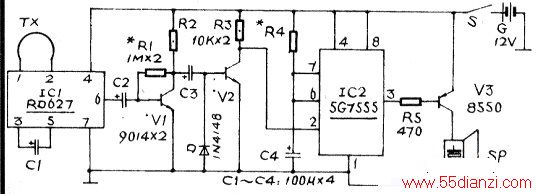

　　电路见下图所示。
　　
　　工作原理：IC1是一只RD627型微功率多普勒效应传感器模块。该器件由振荡器、发射器、检测器、多普勒信号放大器和限幅电路等组成。振荡器产生的微波信号经发射器和外接天线发射到空间，产生-个立体空间的微波防护区，当防护区内有移动人体或物体时，反射回来的微波信号和原信号间产生频移，微弱的频移信号经检测器处理后，获得多普勒信号再经放大，得到和移动目标相应的电平信号。
　　
　　RD627的工作电压为12V，静态输出电压为6V，其有效防护面积可达100平方米。图中，IC1置于浴室内。正常沐浴时，人体不断活动，IC1⑥脚输出与活动人体相应的超低频信号，该信号由C2耦合至Vl进行放大，再由C3耦合到V2作无偏置反向放大，V2获得偏置电压由截止转为导通，其集电极为低电平。时基集成电路IC2等组成—个单稳触发器，V2c极的低电平不断对IC2②脚触发，③脚输出高电平，V3截止，SP不响。
　　
　　如果沐浴者停止活动，则IC1输出交变信号消失，V2截止，c极变为高电平，IC2进入暂态。如沐浴者是因昏迷而停止活动，则当单稳电路暂态结束后，IC1仍接收不到人体活动信号，V2仍截止，IC2③脚翻转为低电平，V3导通，讯响器SP发出鸣叫声。
　　
　　元件选用与制作：IC1为RD627型多普勒效应传感器，其天线可用黑白电视机的圆环天线代替。IC2可用静耗小的CMOS555时基电路，如5G7555等。SP用带有自振荡功能的12V直流有源讯响器，通电即能发声。装置的电源可用干电池组或一个简单的直流稳压电源，容量有500mA便足够。制作时，IC1单独置于浴室内一角，其余元件焊装于一块电路板上，装在一只盒子中置浴室外室内。
　　
　　调试：(1)调整Rl阻值，使V1集电极电压为6V左右，以使电路有合适的灵敏度；(2)实际需要调整R4阻值，使IC2单稳延迟时间在1～2分钟便可。
