方便安全的节能/延时电路

　　家用稳压器中的节能与延时电路是根据电冰箱工作的特点设计的，主要是为了减少稳压器的空载损耗和保护冰箱压缩机。以前多采用继电器控制，电路较复杂。本电路采用双向晶闸管控制，以求电路简单，且晶闸管开关无触点，寿命长，故障少，是理想的功率开关元件。
　　

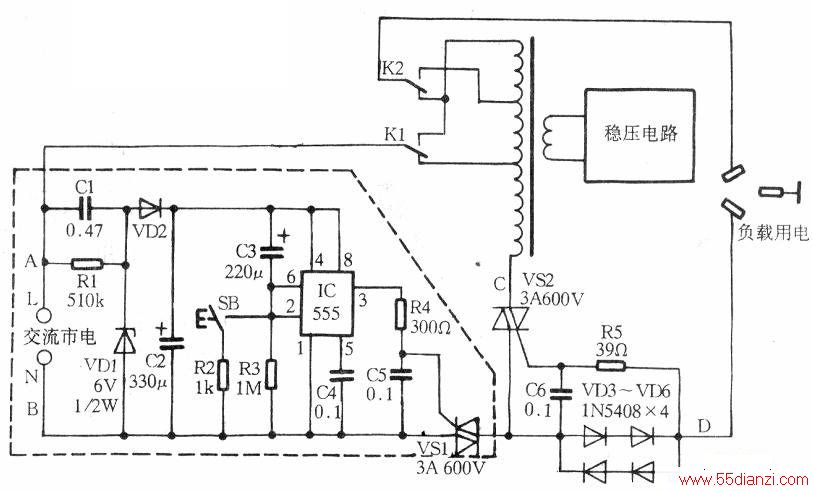

　　原来试制时是采用如上图所示电路，图中虚线框内为延时启动电路，通电几分钟后555才输出高电平触发晶闸管VS1使市电接通。交流稳压是靠图1右侧“稳压电路”方框内的电路（省略）控制继电器触点Kl、K2的闭合使交流市电升压、降压或直通实现的。节能电路由VS2、VD3～VD6、R5、C6组成。
　　

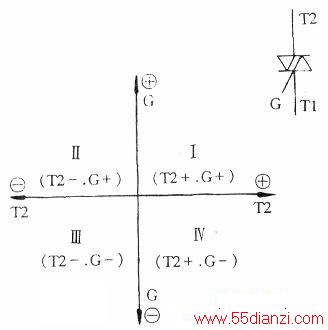

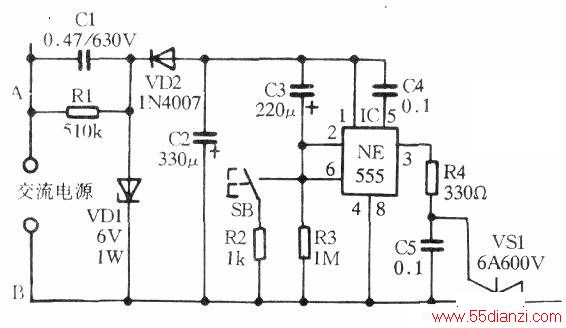

　　当有负载时，电流流过VD3～VD6产生约1.2V取样电压，经R5限流、触发VS2导通，电源变压器得电，交流稳压电路正常工作。空载时，无电流通过VD3～VD6、VS2因无触发电压和电流而关断，电源变压器断电无空载激磁电流，节约了无功损耗的电能。虚线框中的延时电路采用直流高电平触发晶闸管VS1，但使用中发现变压器响声大，时间长了就发热。我的3只BCR6AM晶闸管中有两只出现上述问题。开始以为这2只管子质量有问题，但把它换到节能电路上，用作VS2，虽触发电压更低，但不存在上述问题。后来翻阅有关双向晶闸管的资料，才明白用直流高电平触发，晶闸管在交流电的半个周期是处于触发灵敏度最低的状态，所以对灵敏度略低的管子未必能可靠的触发导通，使主电路可能出现部份脉动直流成份。后改用如下图所示低电平触发电路，结果3只管子都能正常可靠工作，再没出现上述问题。此电路与一般如图l触发电路的不同之处是555输出直流低电平时触发有致。双向晶闸管不仅在主电极T2为正或负（相对于T1）都能触发导通，而且控制极G不论是正或负（相对于Tl）也都能触发导通。所以有四种工作状态，可分别用四个象限来表示，如右图。其中状态Ⅰ是最灵敏的，所需触发电流最小。状态Ⅱ的触发灵敏度最低，一般不采用。改进后的电路采用低电平触发，使其处于Ⅲ、Ⅳ较灵敏的工作状态，用较小的电流即可触发VS1，工作较可靠。如果采用直流高电平触发如图1，则VS1将在交流电的半个周期处于灵敏度最低的Ⅱ工作状态。节能电路部分VS2因工作于Ⅰ和Ⅲ状态，故也能可靠地触发导通。

　　

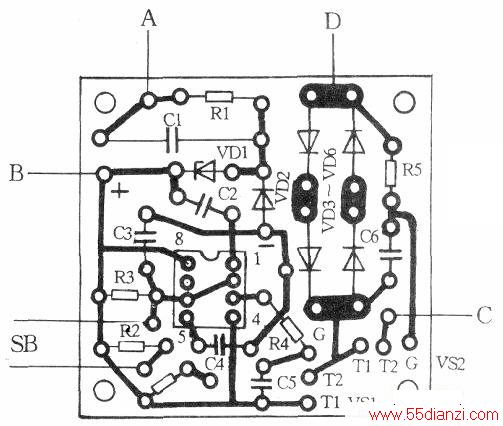

　　本电路结构简单，可制成56×53mm的小块成品板如下图，适用于改进市售的各种自耦式家用稳压器或调压器，使其具备节能和延时功能。改进简单易行，只要将图4的A、B、C、D四引线与用图2代换原虚线框内电路后的图1A、B、C、D四点对接无误即可使用。如果稳压器用于其他无须延时的电器，则可省去延时电路部份使制作更为简易。节能电路本身就是一个自动开关，有负载即自动通电；无负载即自动断电，再无须人们动手去搬动开关，使用非常安全方便。
