一工作原理：

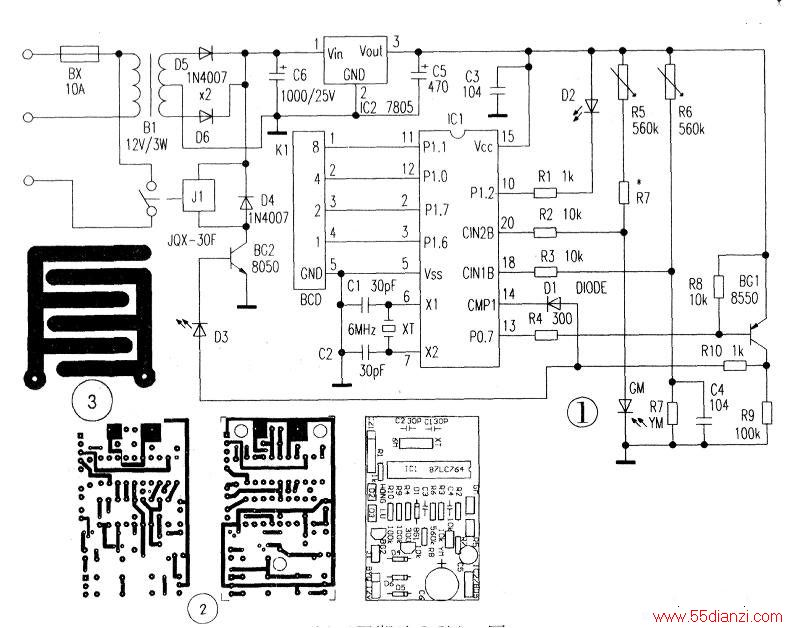

1．电路特点（电原理图见图1、印刷电路见图2）
控制电路用PHILIPSP87LPC764单片机。复位电路采取片内上电复位，复位后将输出脚10、13、14设为高电平。
采用片外晶振。测光和测雨电路均采用片内模拟比较器，使电路大大简化。采用内部看门狗电路，提高程序的可靠性。
2．整机结构
该控制器由主控电路、输入电路、输出电路、测光电路、测雨电路、工作状态显示电路、电源电路等组成。
▲主控电路由P87LPC764、振荡电路(C1、C2、XTAL)等组成。
电路作用：(1)对光线（黑夜、白天）进行判断，光线确实达到开启照度时，控制输出电路打开被控电器（如路灯等）。(2)被控电器开启后．控制器不受任何光线影响，直至定时关闭被控电器。
(3)在定时关闭被控电器后，当晚不再开启被控电器。
▲输入电路：由BCD拨码开关等组成。BCD拨码开关用于设定开启的时间，1~10分别为定时1～10小时。
▲测光电路：由R2、R5、R7及GM光敏电阻组成，用于测量外界光线，设定开启光线照度，通过调整R5来选择开启照度(选择范围llx～lOlx)。
▲测雨电路：由R3、R6、YM、C4、D．1组成。
YM为雨敏电阻，无雨时为高阻值，下雨时为低阻值。雨天IC1（14）脚输出低电平，通过D1钳制BG2基级低电平，使输出回路无输出。无雨时，IC1（14）脚输出高电平，输出回路由主控回路控制。
▲输出电路：由R4、R8、R9、R10、BG1、BG2、D4、继电器等组成。
▲工作状态显示：D2（红色指示灯）持续亮，D3（绿色指示灯）熄灭，待开启被控电器状态；D2闪烁（周期为4秒），判断光线是否临近傍晚；D2闪烁（周期为2秒），同时D3亮，开启被控电器状态；D2频闪（周期为1秒），判断光线是否临近拂晓。
二、元件选择
光敏电阻要选用明阻1kΩ、暗阻1MΩ,线性较好的产品；雨，敏电阻可用敷铜板自制，结构如图3所示，敷铜板的两极间距在1mm左右。其他元件参数见图1。
三、调试与安装
将固化好程序的987CPC764装入线路板。
调试开启光线照度：把环境光的照度调到lOlx，测试光敏电阻的阻值（正品光敏电阻同一型号误差不大，可取平均值），其值即为调整光线电阻RX的最小值，取一只等值的电阻R7串到电位器R5上即可；再把环境光线照度调到11x测试光敏电阻的阻值，其值为调整光线电阻RX的最大值，电位器R5的标称值为RX的最大值减去R7的值，R5调到最大时，开启照度为llx。R5调到最小时，开启照度为101x。
调试雨敏灵敏度：先用一只1MΩ左右的电位器（把电位器调到最大）代替R6，将雨敏电阻用导线连至线路板上，线路板加电，向雨敏电阻上洒水少许，从大到小调电位器，测IC1（18）脚，由高电平变为低电平时，电位器的阻值即为R6的值。
安装：为防止电器干扰，将机芯装在铁壳内，并把控制电路与输出电路用铁皮隔离开。为便于观察和设定初始值，要把D2、D3、调光电位器R5、BCD拨码开关、光敏电阻插座和雨敏电阻插座安装在机壳上。
